>>钢结构夹层计算书案例

1 设计依据

    《钢结构设计标准》               (GB50017-2017)

    《冷弯薄壁型钢结构技术规范》       (GB50018-2002)

    《高层建筑混凝土结构技术规程》      (JGJ3-2010)

    《混凝土结构设计规范》            (GB50010-2010)

    《建筑结构荷载规范》             (GB50009-2012)

    《建筑抗震设计规范》             (GB50011-2010)(2016年版)

    《建筑地基基础设计规范》         (GB50007-2011)

    《钢结构焊接规范》               (GB50661-2011)

    《钢结构高强度螺栓连接技术规程》 (JGJ82-2011)

    《钢结构单管塔技术规程》             (CECS 236:2008)

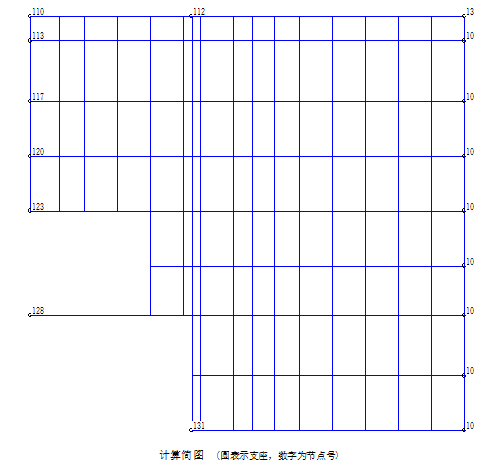

2 计算简图

计算简图

3 荷载与组合

  结构重要性系数:  1.00



3.1 荷载工况



荷载工况汇总表

工况号

荷载类型

荷载说明

0


1




   (1)杆件导荷载列表(力:kN;分布力:kN/m;弯矩:kN.m;分布弯矩:kN.m/m)



序号

荷载类型

工况

导荷方式

体型系数

面荷载值

(基本风压)

1

0

单向杆件

--

2.00

2

1

单向杆件

--

2.00

3.2 节点荷载

3.3 单元荷载



     1) 工况号:  0



       *输入的面荷载:

序号

荷载类型

导荷方式

体型系数

面荷载值

(基本风压)

kN/m2

1

恒载

单向杆件

--

2.00



         面荷载分布图

面积荷载分布图


2) 工况号:  1



       *输入的面荷载:

序号

荷载类型

导荷方式

体型系数

面荷载值

(基本风压)

kN/m2

1

活载

单向杆件

--

2.00



         面荷载分布图

面积荷载分布图

3.4 面荷载

3.5其它荷载

    (1). 地震作用

         规范:    《建筑抗震设计规范》(GB50011-2010)(2016年版)

         地震烈度:  8度(0.30g)

         水平地震影响系数最大值:    0.240

         计算振型数:     60

         建筑结构阻尼比: 0.040

         特征周期值:     0.40

         地震影响:       多遇地震

         场地类别:      Ⅱ类

         地震分组:      第二组

         周期折减系数: 1.00

         地震力计算方法: 振型分解法



振型号

周期(秒)

各振型质量参与系数

1

0.1089

  0.00%

 47.66%

  0.00%

2

0.0401

  0.00%

  0.00%

  0.00%

3

0.0313

  0.00%

 15.12%

  0.00%

4

0.0205

  0.00%

  8.79%

  0.00%

5

0.0153

  0.06%

  0.00%

  0.00%

6

0.0152

 47.28%

  0.00%

  0.00%

7

0.0138

  0.90%

  0.27%

  0.00%

8

0.0135

  0.01%

  0.00%

  0.00%

9

0.0134

 11.34%

  0.04%

  0.00%

10

0.0126

  0.04%

  0.00%

  0.00%

11

0.0116

 12.23%

  0.01%

  0.00%

12

0.0115

  0.00%

  0.01%

  0.00%

13

0.0101

  0.37%

  0.00%

  0.00%

14

0.0092

  0.01%

  0.00%

  0.00%

15

0.0090

  1.11%

  0.02%

  0.00%

16

0.0088

  0.02%

  2.17%

  0.00%

17

0.0087

  0.00%

  2.40%

  0.00%

18

0.0085

  0.02%

  0.00%

  0.00%

19

0.0080

  0.00%

  0.00%

  0.00%

20

0.0075

  0.00%

  0.00%

  0.00%

21

0.0073

  4.78%

  0.06%

  0.00%

22

0.0073

  0.20%

  1.44%

  0.00%

23

0.0071

  0.02%

  0.02%

  0.00%

24

0.0068

  0.00%

  0.00%

  0.00%

25

0.0067

  0.57%

  0.05%

  0.00%

26

0.0067

  0.04%

  0.25%

  0.00%

27

0.0065

  1.11%

  0.00%

  0.00%

28

0.0063

  0.00%

  0.08%

  0.00%

29

0.0063

  0.00%

  0.03%

  0.00%

30

0.0062

  0.53%

  0.00%

  0.00%

31

0.0059

  0.08%

  0.02%

  0.00%

32

0.0057

  3.79%

  0.00%

  0.00%

33

0.0056

  0.00%

  0.00%

  0.00%

34

0.0056

  0.00%

  0.10%

  0.00%

35

0.0055

  0.00%

  0.95%

  0.00%

36

0.0055

  0.00%

  9.38%

  0.00%

37

0.0054

  0.00%

  0.00%

  0.00%

38

0.0054

  0.00%

  0.18%

  0.00%

39

0.0053

  0.02%

  0.00%

  0.00%

40

0.0051

  0.00%

  6.60%

  0.00%

41

0.0050

  0.00%

  0.00%

  0.00%

42

0.0048

  0.00%

  0.02%

  0.00%

43

0.0047

  0.00%

  0.01%

  0.00%

44

0.0046

  0.00%

  0.01%

  0.00%

45

0.0046

  0.00%

  0.00%

  0.00%

46

0.0046

  0.01%

  0.04%

  0.00%

47

0.0045

  0.46%

  0.00%

  0.00%

48

0.0045

  0.01%

  0.00%

  0.00%

49

0.0044

  0.00%

  0.00%

  0.00%

50

0.0044

  0.00%

  0.58%

  0.00%

51

0.0044

  4.65%

  0.00%

  0.00%

52

0.0043

  0.00%

  0.00%

  0.00%

53

0.0043

  0.12%

  0.00%

  0.00%

54

0.0041

  0.00%

  0.00%

  0.00%

55

0.0041

  1.94%

  0.00%

  0.00%

56

0.0041

  0.00%

  0.03%

  0.00%

57

0.0041

  0.00%

  0.04%

  0.00%

58

0.0040

  0.00%

  0.00%

  0.00%

59

0.0039

  0.95%

  0.00%

  0.00%

60

0.0038

  0.00%

  0.00%

  0.00%



    (2). 温度作用

        无温度作用。

3.6荷载组合

    (1) 1.30 恒载 + 1.50 活载工况1

    (2) 1.20 恒载 + 1.20 x 0.50 活载工况1 + 1.30 水平地震

    (3) 1.00 恒载 + 1.00 x 0.50 活载工况1 + 1.30 水平地震



4 内力位移计算结果

4.1 内力

4.1.1 最不利内力



各效应组合下最大支座反力设计值(单位:kN、kN.m)

节点号

控制

组合号

组合

序号

N1

N2

N3

M1

M2

M3


N1最大

2

1

0.5

0.0

5.3

0.0

4.3

-0.0


N2最大

2

8

0.5

1.6

5.3

0.0

4.3

-1.7


N3最大

1

1

-0.0

0.0

7.8

0.0

6.4

-0.0


M1最大

1

1

-0.0

0.0

7.8

0.0

6.4

-0.0


M2最大

1

1

-0.0

0.0

7.8

0.0

6.4

-0.0


M3最大

2

7

-0.5

-1.6

5.3

0.0

4.3

1.7

102

合力最大

1

1

-0.0

0.0

7.8

0.0

6.4

-0.0


N1最小

2

2

-0.5

-0.0

5.3

0.0

4.3

0.0


N2最小

2

7

-0.5

-1.6

5.3

0.0

4.3

1.7


N3最小

3

1

0.5

0.0

4.4

0.0

3.6

-0.0


M1最小

3

8

0.5

1.6

4.4

0.0

3.6

-1.7


M2最小

3

1

0.5

0.0

4.4

0.0

3.6

-0.0


M3最小

2

8

0.5

1.6

5.3

0.0

4.3

-1.7


N1最大

3

6

1.2

-1.5

8.8

0.1

7.4

1.6


N2最大

2

8

1.1

1.6

10.5

0.1

8.8

-1.7


N3最大

1

1

-0.0

0.0

15.9

0.1

13.3

-0.0


M1最大

1

1

-0.0

0.0

15.9

0.1

13.3

-0.0


M2最大

1

1

-0.0

0.0

15.9

0.1

13.3

-0.0


M3最大

2

7

-1.1

-1.6

10.5

0.1

8.8

1.7

103

合力最大

1

1

-0.0

0.0

15.9

0.1

13.3

-0.0


N1最小

2

5

-1.2

1.5

10.5

0.1

8.8

-1.6


N2最小

2

7

-1.1

-1.6

10.5

0.1

8.8

1.7


N3最小

3

6

1.2

-1.5

8.8

0.1

7.4

1.6


M1最小

3

6

1.2

-1.5

8.8

0.1

7.4

1.6


M2最小

3

6

1.2

-1.5

8.8

0.1

7.4

1.6


M3最小

2

8

1.1

1.6

10.5

0.1

8.8

-1.7


N1最大

3

6

2.1

-1.5

8.5

0.1

7.3

1.6


N2最大

2

8

1.9

1.6

10.2

0.1

8.8

-1.7


N3最大

1

1

-0.0

-0.0

15.4

0.1

13.2

0.0


M1最大

1

1

-0.0

-0.0

15.4

0.1

13.2

0.0


M2最大

1

1

-0.0

-0.0

15.4

0.1

13.2

0.0


M3最大

2

7

-1.9

-1.6

10.2

0.1

8.8

1.7

104

合力最大

1

1

-0.0

-0.0

15.4

0.1

13.2

0.0


N1最小

2

5

-2.1

1.5

10.2

0.1

8.8

-1.6


N2最小

2

7

-1.9

-1.6

10.2

0.1

8.8

1.7


N3最小

3

6

2.1

-1.5

8.5

0.1

7.3

1.6


M1最小

3

7

-1.9

-1.6

8.5

0.1

7.3

1.7


M2最小

3

6

2.1

-1.5

8.5

0.1

7.3

1.6


M3最小

2

8

1.9

1.6

10.2

0.1

8.8

-1.7


N1最大

2

6

2.8

-1.5

9.9

0.0

8.5

1.6


N2最大

2

8

-2.6

1.6

9.9

0.0

8.5

-1.7


N3最大

1

1

-0.0

0.0

14.9

0.1

12.8

-0.0


M1最大

1

1

-0.0

0.0

14.9

0.1

12.8

-0.0


M2最大

1

1

-0.0

0.0

14.9

0.1

12.8

-0.0


M3最大

2

7

2.6

-1.6

9.9

0.0

8.5

1.7

105

合力最大

1

1

-0.0

0.0

14.9

0.1

12.8

-0.0


N1最小

2

5

-2.8

1.5

9.9

0.0

8.5

-1.6


N2最小

2

7

2.6

-1.6

9.9

0.0

8.5

1.7


N3最小

3

6

2.8

-1.5

8.2

0.0

7.1

1.6


M1最小

3

2

2.8

-0.0

8.2

0.0

7.1

0.0


M2最小

3

6

2.8

-1.5

8.2

0.0

7.1

1.6


M3最小

2

8

-2.6

1.6

9.9

0.0

8.5

-1.7


N1最大

2

6

2.2

-1.5

10.3

-0.0

8.9

1.6


N2最大

2

8

-2.1

1.6

10.3

-0.0

8.9

-1.7


N3最大

1

1

0.0

0.0

15.6

-0.0

13.4

-0.0


M1最大

3

5

-2.2

1.5

8.6

-0.0

7.5

-1.6


M2最大

1

1

0.0

0.0

15.6

-0.0

13.4

-0.0


M3最大

2

7

2.1

-1.6

10.3

-0.0

8.9

1.7

106

合力最大

1

1

0.0

0.0

15.6

-0.0

13.4

-0.0


N1最小

2

5

-2.2

1.5

10.3

-0.0

8.9

-1.6


N2最小

2

7

2.1

-1.6

10.3

-0.0

8.9

1.7


N3最小

3

6

2.2

-1.5

8.6

-0.0

7.5

1.6


M1最小

1

1

0.0

0.0

15.6

-0.0

13.4

-0.0


M2最小

3

6

2.2

-1.5

8.6

-0.0

7.5

1.6


M3最小

2

8

-2.1

1.6

10.3

-0.0

8.9

-1.7


N1最大

3

6

1.6

1.5

8.6

-0.0

7.4

-1.6


N2最大

2

8

-1.5

1.6

10.3

-0.1

8.8

-1.7


N3最大

1

1

-0.0

0.0

15.5

-0.1

13.3

-0.0


M1最大

3

6

1.6

1.5

8.6

-0.0

7.4

-1.6


M2最大

1

1

-0.0

0.0

15.5

-0.1

13.3

-0.0


M3最大

2

7

1.5

-1.6

10.3

-0.1

8.8

1.7

107

合力最大

1

1

-0.0

0.0

15.5

-0.1

13.3

-0.0


N1最小

2

5

-1.6

-1.5

10.3

-0.1

8.8

1.6


N2最小

2

7

1.5

-1.6

10.3

-0.1

8.8

1.7


N3最小

3

6

1.6

1.5

8.6

-0.0

7.4

-1.6


M1最小

1

1

-0.0

0.0

15.5

-0.1

13.3

-0.0


M2最小

3

6

1.6

1.5

8.6

-0.0

7.4

-1.6


M3最小

2

8

-1.5

1.6

10.3

-0.1

8.8

-1.7


N1最大

2

6

1.5

1.5

10.6

-0.1

9.0

-1.6


N2最大

2

8

-1.3

1.6

10.6

-0.1

9.0

-1.7


N3最大

1

1

-0.0

-0.0

16.0

-0.1

13.5

0.0


M1最大

3

6

1.5

1.5

8.9

-0.1

7.5

-1.6


M2最大

1

1

-0.0

-0.0

16.0

-0.1

13.5

0.0


M3最大

2

7

1.3

-1.6

10.6

-0.1

9.0

1.7

108

合力最大

1

1

-0.0

-0.0

16.0

-0.1

13.5

0.0


N1最小

2

5

-1.5

-1.5

10.6

-0.1

9.0

1.6


N2最小

2

7

1.3

-1.6

10.6

-0.1

9.0

1.7


N3最小

3

2

1.5

0.0

8.9

-0.1

7.5

-0.0


M1最小

1

1

-0.0

-0.0

16.0

-0.1

13.5

0.0


M2最小

3

2

1.5

0.0

8.9

-0.1

7.5

-0.0


M3最小

2

8

-1.3

1.6

10.6

-0.1

9.0

-1.7


N1最大

2

6

0.8

1.5

7.9

-0.0

6.6

-1.6


N2最大

2

8

0.7

1.6

7.9

-0.0

6.6

-1.7


N3最大

1

1

-0.0

0.0

11.8

-0.1

9.8

-0.0


M1最大

3

6

0.8

1.5

6.6

-0.0

5.5

-1.6


M2最大

1

1

-0.0

0.0

11.8

-0.1

9.8

-0.0


M3最大

2

7

-0.7

-1.6

7.9

-0.0

6.6

1.7

109

合力最大

1

1

-0.0

0.0

11.8

-0.1

9.8

-0.0


N1最小

2

5

-0.8

-1.5

7.9

-0.0

6.6

1.6


N2最小

2

7

-0.7

-1.6

7.9

-0.0

6.6

1.7


N3最小

3

6

0.8

1.5

6.6

-0.0

5.5

-1.6


M1最小

1

1

-0.0

0.0

11.8

-0.1

9.8

-0.0


M2最小

3

6

0.8

1.5

6.6

-0.0

5.5

-1.6


M3最小

2

8

0.7

1.6

7.9

-0.0

6.6

-1.7


N1最大

3

7

0.0

0.5

1.3

0.0

-0.7

0.3


N2最大

2

7

0.0

0.5

1.6

0.0

-0.8

0.3


N3最大

1

1

-0.0

-0.0

2.3

0.0

-1.1

-0.0


M1最大

1

1

-0.0

-0.0

2.3

0.0

-1.1

-0.0


M2最大

3

1

0.0

-0.0

1.3

0.0

-0.7

-0.0


M3最大

2

7

0.0

0.5

1.6

0.0

-0.8

0.3

110

合力最大

1

1

-0.0

-0.0

2.3

0.0

-1.1

-0.0


N1最小

2

8

-0.0

-0.5

1.6

0.0

-0.8

-0.3


N2最小

2

8

-0.0

-0.5

1.6

0.0

-0.8

-0.3


N3最小

3

1

0.0

-0.0

1.3

0.0

-0.7

-0.0


M1最小

3

4

-0.0

-0.5

1.3

0.0

-0.7

-0.3


M2最小

1

1

-0.0

-0.0

2.3

0.0

-1.1

-0.0


M3最小

2

8

-0.0

-0.5

1.6

0.0

-0.8

-0.3


N1最大

3

7

2.1

-8.4

63.2

-75.3

-15.4

-1.8


N2最大

2

8

-2.1

8.4

75.9

-90.4

-18.5

1.8


N3最大

1

1

-0.0

0.0

106.2

-126.4

-27.7

-0.0


M1最大

3

2

-1.1

0.2

63.2

-75.3

-15.4

0.5


M2最大

3

6

-2.0

7.7

63.2

-75.3

-15.4

1.7


M3最大

2

8

-2.1

8.4

75.9

-90.4

-18.5

1.8

112

合力最大

1

1

-0.0

0.0

106.2

-126.4

-27.7

-0.0


N1最小

2

8

-2.1

8.4

75.9

-90.4

-18.5

1.8


N2最小

2

7

2.1

-8.4

75.9

-90.4

-18.5

-1.8


N3最小

3

2

-1.1

0.2

63.2

-75.3

-15.4

0.5


M1最小

1

1

-0.0

0.0

106.2

-126.4

-27.7

-0.0


M2最小

1

1

-0.0

0.0

106.2

-126.4

-27.7

-0.0


M3最小

2

7

2.1

-8.4

75.9

-90.4

-18.5

-1.8


N1最大

2

6

0.5

0.5

4.6

-0.1

-2.2

0.3


N2最大

2

7

-0.4

0.5

4.6

-0.1

-2.2

0.3


N3最大

1

1

-0.0

-0.0

6.8

-0.1

-3.2

-0.0


M1最大

3

6

0.5

0.5

3.8

-0.1

-1.8

0.3


M2最大

3

1

-0.4

-0.0

3.8

-0.1

-1.8

-0.0


M3最大

2

7

-0.4

0.5

4.6

-0.1

-2.2

0.3

113

合力最大

1

1

-0.0

-0.0

6.8

-0.1

-3.2

-0.0


N1最小

2

5

-0.5

-0.5

4.6

-0.1

-2.2

-0.3


N2最小

2

8

0.4

-0.5

4.6

-0.1

-2.2

-0.3


N3最小

3

1

-0.4

-0.0

3.8

-0.1

-1.8

-0.0


M1最小

1

1

-0.0

-0.0

6.8

-0.1

-3.2

-0.0


M2最小

1

1

-0.0

-0.0

6.8

-0.1

-3.2

-0.0


M3最小

2

8

0.4

-0.5

4.6

-0.1

-2.2

-0.3


N1最大

2

6

1.5

0.5

6.1

-0.1

-3.0

0.3


N2最大

2

7

1.3

0.5

6.1

-0.1

-3.0

0.3


N3最大

1

1

-0.0

-0.0

9.1

-0.2

-4.5

-0.0


M1最大

3

6

1.5

0.5

5.1

-0.1

-2.5

0.3


M2最大

3

5

-1.5

-0.5

5.1

-0.1

-2.5

-0.3


M3最大

2

7

1.3

0.5

6.1

-0.1

-3.0

0.3

117

合力最大

1

1

-0.0

-0.0

9.1

-0.2

-4.5

-0.0


N1最小

2

5

-1.5

-0.5

6.1

-0.1

-3.0

-0.3


N2最小

2

8

-1.3

-0.5

6.1

-0.1

-3.0

-0.3


N3最小

3

1

-1.5

-0.0

5.1

-0.1

-2.5

-0.0


M1最小

1

1

-0.0

-0.0

9.1

-0.2

-4.5

-0.0


M2最小

1

1

-0.0

-0.0

9.1

-0.2

-4.5

-0.0


M3最小

2

8

-1.3

-0.5

6.1

-0.1

-3.0

-0.3


N1最大

2

6

1.8

0.5

5.9

-0.1

-3.1

0.3


N2最大

2

7

1.7

0.5

5.9

-0.1

-3.1

0.3


N3最大

1

1

0.0

-0.0

8.8

-0.1

-4.6

-0.0


M1最大

3

6

1.8

0.5

4.9

-0.1

-2.6

0.3


M2最大

3

5

-1.8

-0.5

4.9

-0.1

-2.6

-0.3


M3最大

2

7

1.7

0.5

5.9

-0.1

-3.1

0.3

120

合力最大

1

1

0.0

-0.0

8.8

-0.1

-4.6

-0.0


N1最小

2

5

-1.8

-0.5

5.9

-0.1

-3.1

-0.3


N2最小

2

8

-1.7

-0.5

5.9

-0.1

-3.1

-0.3


N3最小

3

5

-1.8

-0.5

4.9

-0.1

-2.6

-0.3


M1最小

1

1

0.0

-0.0

8.8

-0.1

-4.6

-0.0


M2最小

1

1

0.0

-0.0

8.8

-0.1

-4.6

-0.0


M3最小

2

8

-1.7

-0.5

5.9

-0.1

-3.1

-0.3


N1最大

2

6

2.5

0.5

3.2

0.0

-1.9

0.3


N2最大

2

7

2.3

0.5

3.2

0.0

-1.9

0.3


N3最大

1

1

0.0

-0.0

4.6

0.0

-2.7

-0.0


M1最大

1

1

0.0

-0.0

4.6

0.0

-2.7

-0.0


M2最大

3

1

-2.5

-0.0

2.7

0.0

-1.6

-0.0


M3最大

2

7

2.3

0.5

3.2

0.0

-1.9

0.3

123

合力最大

1

1

0.0

-0.0

4.6

0.0

-2.7

-0.0


N1最小

2

5

-2.5

-0.5

3.2

0.0

-1.9

-0.3


N2最小

2

8

-2.3

-0.5

3.2

0.0

-1.9

-0.3


N3最小

3

1

-2.5

-0.0

2.7

0.0

-1.6

-0.0


M1最小

3

6

2.5

0.5

2.7

0.0

-1.6

0.3


M2最小

1

1

0.0

-0.0

4.6

0.0

-2.7

-0.0


M3最小

2

8

-2.3

-0.5

3.2

0.0

-1.9

-0.3


N1最大

3

6

2.2

0.1

0.2

0.1

-0.3

0.1


N2最大

3

7

-2.0

0.1

0.2

0.1

-0.3

0.1


N3最大

2

6

2.2

0.1

0.3

0.1

-0.3

0.1


M1最大

1

1

-0.0

-0.0

0.2

0.2

-0.3

-0.0


M2最大

3

5

-2.2

-0.1

0.2

0.1

-0.3

-0.1


M3最大

3

7

-2.0

0.1

0.2

0.1

-0.3

0.1

128

合力最大

2

5

-2.2

-0.1

0.3

0.1

-0.3

-0.1


N1最小

2

5

-2.2

-0.1

0.3

0.1

-0.3

-0.1


N2最小

2

8

2.0

-0.1

0.3

0.1

-0.3

-0.1


N3最小

1

1

-0.0

-0.0

0.2

0.2

-0.3

-0.0


M1最小

3

1

-2.1

-0.0

0.2

0.1

-0.3

-0.0


M2最小

1

1

-0.0

-0.0

0.2

0.2

-0.3

-0.0


M3最小

2

8

2.0

-0.1

0.3

0.1

-0.3

-0.1


N1最大

2

8

1.8

7.4

63.2

82.4

-23.6

1.4


N2最大

2

8

1.8

7.4

63.2

82.4

-23.6

1.4


N3最大

1

1

0.0

0.0

87.2

114.3

-35.4

-0.0


M1最大

1

1

0.0

0.0

87.2

114.3

-35.4

-0.0


M2最大

3

6

1.7

-6.8

52.6

68.7

-19.6

-1.3


M3最大

3

8

1.8

7.4

52.6

68.7

-19.6

1.4

131

合力最大

1

1

0.0

0.0

87.2

114.3

-35.4

-0.0


N1最小

3

7

-1.8

-7.4

52.6

68.7

-19.6

-1.4


N2最小

2

7

-1.8

-7.4

63.2

82.4

-23.6

-1.4


N3最小

3

6

1.7

-6.8

52.6

68.7

-19.6

-1.3


M1最小

3

6

1.7

-6.8

52.6

68.7

-19.6

-1.3


M2最小

1

1

0.0

0.0

87.2

114.3

-35.4

-0.0


M3最小

2

7

-1.8

-7.4

63.2

82.4

-23.6

-1.4


N1最大

2

5

0.3

-1.5

2.7

-0.0

2.2

1.6


N2最大

2

8

-0.2

1.6

2.7

-0.0

2.2

-1.7


N3最大

1

1

-0.0

0.0

3.9

-0.0

3.2

-0.0


M1最大

3

7

0.2

-1.6

2.3

-0.0

1.9

1.7


M2最大

1

1

-0.0

0.0

3.9

-0.0

3.2

-0.0


M3最大

2

7

0.2

-1.6

2.7

-0.0

2.2

1.7

133

合力最大

1

1

-0.0

0.0

3.9

-0.0

3.2

-0.0


N1最小

2

6

-0.3

1.5

2.7

-0.0

2.2

-1.6


N2最小

2

7

0.2

-1.6

2.7

-0.0

2.2

1.7


N3最小

3

5

0.3

-1.5

2.3

-0.0

1.9

1.6


M1最小

1

1

-0.0

0.0

3.9

-0.0

3.2

-0.0


M2最小

3

5

0.3

-1.5

2.3

-0.0

1.9

1.6


M3最小

2

8

-0.2

1.6

2.7

-0.0

2.2

-1.7





各效应组合下最大支座反力标准值(单位:kN、kN.m)

节点号

控制

组合号

组合

序号

N1

N2

N3

M1

M2

M3


N1最大

2

1

0.4

0.0

4.4

0.0

3.6

-0.0


N2最大

2

8

0.4

1.2

4.4

0.0

3.6

-1.3


N3最大

1

1

-0.0

0.0

5.6

0.0

4.6

-0.0


M1最大

1

1

-0.0

0.0

5.6

0.0

4.6

-0.0


M2最大

1

1

-0.0

0.0

5.6

0.0

4.6

-0.0


M3最大

2

7

-0.4

-1.2

4.4

0.0

3.6

1.3

102

合力最大

1

1

-0.0

0.0

5.6

0.0

4.6

-0.0


N1最小

2

2

-0.4

-0.0

4.4

0.0

3.6

0.0


N2最小

2

7

-0.4

-1.2

4.4

0.0

3.6

1.3


N3最小

2

1

0.4

0.0

4.4

0.0

3.6

-0.0


M1最小

2

8

0.4

1.2

4.4

0.0

3.6

-1.3


M2最小

2

1

0.4

0.0

4.4

0.0

3.6

-0.0


M3最小

2

8

0.4

1.2

4.4

0.0

3.6

-1.3


N1最大

2

6

0.9

-1.2

8.8

0.1

7.4

1.2


N2最大

2

8

0.9

1.3

8.8

0.1

7.4

-1.3


N3最大

1

1

-0.0

0.0

11.4

0.1

9.6

-0.0


M1最大

1

1

-0.0

0.0

11.4

0.1

9.6

-0.0


M2最大

1

1

-0.0

0.0

11.4

0.1

9.6

-0.0


M3最大

2

7

-0.9

-1.3

8.8

0.1

7.4

1.3

103

合力最大

1

1

-0.0

0.0

11.4

0.1

9.6

-0.0


N1最小

2

5

-0.9

1.2

8.8

0.1

7.4

-1.2


N2最小

2

7

-0.9

-1.3

8.8

0.1

7.4

1.3


N3最小

2

6

0.9

-1.2

8.8

0.1

7.4

1.2


M1最小

2

6

0.9

-1.2

8.8

0.1

7.4

1.2


M2最小

2

6

0.9

-1.2

8.8

0.1

7.4

1.2


M3最小

2

8

0.9

1.3

8.8

0.1

7.4

-1.3


N1最大

2

6

1.6

-1.2

8.5

0.1

7.3

1.2


N2最大

2

8

1.5

1.3

8.5

0.1

7.3

-1.3


N3最大

1

1

-0.0

-0.0

11.1

0.1

9.5

0.0


M1最大

1

1

-0.0

-0.0

11.1

0.1

9.5

0.0


M2最大

1

1

-0.0

-0.0

11.1

0.1

9.5

0.0


M3最大

2

7

-1.5

-1.3

8.5

0.1

7.3

1.3

104

合力最大

1

1

-0.0

-0.0

11.1

0.1

9.5

0.0


N1最小

2

5

-1.6

1.2

8.5

0.1

7.3

-1.2


N2最小

2

7

-1.5

-1.3

8.5

0.1

7.3

1.3


N3最小

2

6

1.6

-1.2

8.5

0.1

7.3

1.2


M1最小

2

7

-1.5

-1.3

8.5

0.1

7.3

1.3


M2最小

2

6

1.6

-1.2

8.5

0.1

7.3

1.2


M3最小

2

8

1.5

1.3

8.5

0.1

7.3

-1.3


N1最大

2

6

2.1

-1.2

8.2

0.0

7.1

1.2


N2最大

2

8

-2.0

1.3

8.2

0.0

7.1

-1.3


N3最大

1

1

-0.0

0.0

10.7

0.0

9.2

-0.0


M1最大

1

1

-0.0

0.0

10.7

0.0

9.2

-0.0


M2最大

1

1

-0.0

0.0

10.7

0.0

9.2

-0.0


M3最大

2

7

2.0

-1.3

8.2

0.0

7.1

1.3

105

合力最大

1

1

-0.0

0.0

10.7

0.0

9.2

-0.0


N1最小

2

5

-2.1

1.2

8.2

0.0

7.1

-1.2


N2最小

2

7

2.0

-1.3

8.2

0.0

7.1

1.3


N3最小

2

6

2.1

-1.2

8.2

0.0

7.1

1.2


M1最小

2

2

2.1

-0.0

8.2

0.0

7.1

0.0


M2最小

2

6

2.1

-1.2

8.2

0.0

7.1

1.2


M3最小

2

8

-2.0

1.3

8.2

0.0

7.1

-1.3


N1最大

2

6

1.7

-1.2

8.6

-0.0

7.5

1.2


N2最大

2

8

-1.6

1.3

8.6

-0.0

7.5

-1.3


N3最大

1

1

0.0

0.0

11.2

-0.0

9.7

-0.0


M1最大

2

5

-1.7

1.2

8.6

-0.0

7.5

-1.2


M2最大

1

1

0.0

0.0

11.2

-0.0

9.7

-0.0


M3最大

2

7

1.6

-1.3

8.6

-0.0

7.5

1.3

106

合力最大

1

1

0.0

0.0

11.2

-0.0

9.7

-0.0


N1最小

2

5

-1.7

1.2

8.6

-0.0

7.5

-1.2


N2最小

2

7

1.6

-1.3

8.6

-0.0

7.5

1.3


N3最小

2

6

1.7

-1.2

8.6

-0.0

7.5

1.2


M1最小

1

1

0.0

0.0

11.2

-0.0

9.7

-0.0


M2最小

2

6

1.7

-1.2

8.6

-0.0

7.5

1.2


M3最小

2

8

-1.6

1.3

8.6

-0.0

7.5

-1.3


N1最大

2

6

1.3

1.2

8.6

-0.0

7.4

-1.2


N2最大

2

8

-1.2

1.3

8.6

-0.0

7.4

-1.3


N3最大

1

1

-0.0

0.0

11.1

-0.1

9.5

-0.0


M1最大

2

6

1.3

1.2

8.6

-0.0

7.4

-1.2


M2最大

1

1

-0.0

0.0

11.1

-0.1

9.5

-0.0


M3最大

2

7

1.2

-1.3

8.6

-0.0

7.4

1.3

107

合力最大

1

1

-0.0

0.0

11.1

-0.1

9.5

-0.0


N1最小

2

5

-1.3

-1.2

8.6

-0.0

7.4

1.2


N2最小

2

7

1.2

-1.3

8.6

-0.0

7.4

1.3


N3最小

2

6

1.3

1.2

8.6

-0.0

7.4

-1.2


M1最小

1

1

-0.0

0.0

11.1

-0.1

9.5

-0.0


M2最小

2

6

1.3

1.2

8.6

-0.0

7.4

-1.2


M3最小

2

8

-1.2

1.3

8.6

-0.0

7.4

-1.3


N1最大

2

6

1.1

1.2

8.9

-0.1

7.5

-1.2


N2最大

2

8

-1.0

1.2

8.9

-0.1

7.5

-1.3


N3最大

1

1

-0.0

-0.0

11.5

-0.1

9.7

0.0


M1最大

2

6

1.1

1.2

8.9

-0.1

7.5

-1.2


M2最大

1

1

-0.0

-0.0

11.5

-0.1

9.7

0.0


M3最大

2

7

1.0

-1.2

8.9

-0.1

7.5

1.3

108

合力最大

1

1

-0.0

-0.0

11.5

-0.1

9.7

0.0


N1最小

2

5

-1.1

-1.2

8.9

-0.1

7.5

1.2


N2最小

2

7

1.0

-1.2

8.9

-0.1

7.5

1.3


N3最小

2

2

1.1

0.0

8.9

-0.1

7.5

-0.0


M1最小

1

1

-0.0

-0.0

11.5

-0.1

9.7

0.0


M2最小

2

6

1.1

1.2

8.9

-0.1

7.5

-1.2


M3最小

2

8

-1.0

1.2

8.9

-0.1

7.5

-1.3


N1最大

2

6

0.6

1.1

6.6

-0.0

5.5

-1.2


N2最大

2

8

0.6

1.2

6.6

-0.0

5.5

-1.3


N3最大

1

1

-0.0

0.0

8.5

-0.0

7.1

-0.0


M1最大

2

6

0.6

1.1

6.6

-0.0

5.5

-1.2


M2最大

1

1

-0.0

0.0

8.5

-0.0

7.1

-0.0


M3最大

2

7

-0.6

-1.2

6.6

-0.0

5.5

1.3

109

合力最大

1

1

-0.0

0.0

8.5

-0.0

7.1

-0.0


N1最小

2

5

-0.6

-1.1

6.6

-0.0

5.5

1.2


N2最小

2

7

-0.6

-1.2

6.6

-0.0

5.5

1.3


N3最小

2

6

0.6

1.1

6.6

-0.0

5.5

-1.2


M1最小

1

1

-0.0

0.0

8.5

-0.0

7.1

-0.0


M2最小

2

6

0.6

1.1

6.6

-0.0

5.5

-1.2


M3最小

2

8

0.6

1.2

6.6

-0.0

5.5

-1.3


N1最大

2

7

0.0

0.4

1.3

0.0

-0.7

0.2


N2最大

2

7

0.0

0.4

1.3

0.0

-0.7

0.2


N3最大

1

1

-0.0

-0.0

1.7

0.0

-0.8

-0.0


M1最大

1

1

-0.0

-0.0

1.7

0.0

-0.8

-0.0


M2最大

2

1

0.0

-0.0

1.3

0.0

-0.7

-0.0


M3最大

2

7

0.0

0.4

1.3

0.0

-0.7

0.2

110

合力最大

1

1

-0.0

-0.0

1.7

0.0

-0.8

-0.0


N1最小

2

8

-0.0

-0.4

1.3

0.0

-0.7

-0.2


N2最小

2

8

-0.0

-0.4

1.3

0.0

-0.7

-0.2


N3最小

2

1

0.0

-0.0

1.3

0.0

-0.7

-0.0


M1最小

2

4

-0.0

-0.4

1.3

0.0

-0.7

-0.2


M2最小

1

1

-0.0

-0.0

1.7

0.0

-0.8

-0.0


M3最小

2

8

-0.0

-0.4

1.3

0.0

-0.7

-0.2


N1最大

2

7

1.6

-6.4

63.2

-75.3

-15.4

-1.4


N2最大

2

8

-1.6

6.4

63.2

-75.3

-15.4

1.4


N3最大

1

1

-0.0

0.0

77.4

-92.1

-19.9

-0.0


M1最大

2

6

-1.6

5.9

63.2

-75.3

-15.4

1.3


M2最大

2

6

-1.6

5.9

63.2

-75.3

-15.4

1.3


M3最大

2

8

-1.6

6.4

63.2

-75.3

-15.4

1.4

112

合力最大

1

1

-0.0

0.0

77.4

-92.1

-19.9

-0.0


N1最小

2

8

-1.6

6.4

63.2

-75.3

-15.4

1.4


N2最小

2

7

1.6

-6.4

63.2

-75.3

-15.4

-1.4


N3最小

2

2

-0.8

0.1

63.2

-75.3

-15.4

0.4


M1最小

1

1

-0.0

0.0

77.4

-92.1

-19.9

-0.0


M2最小

1

1

-0.0

0.0

77.4

-92.1

-19.9

-0.0


M3最小

2

7

1.6

-6.4

63.2

-75.3

-15.4

-1.4


N1最大

2

6

0.4

0.3

3.8

-0.1

-1.8

0.2


N2最大

2

7

-0.3

0.4

3.8

-0.1

-1.8

0.2


N3最大

1

1

-0.0

-0.0

4.9

-0.1

-2.3

-0.0


M1最大

2

6

0.4

0.3

3.8

-0.1

-1.8

0.2


M2最大

2

1

-0.3

-0.0

3.8

-0.1

-1.8

-0.0


M3最大

2

7

-0.3

0.4

3.8

-0.1

-1.8

0.2

113

合力最大

1

1

-0.0

-0.0

4.9

-0.1

-2.3

-0.0


N1最小

2

5

-0.4

-0.3

3.8

-0.1

-1.8

-0.2


N2最小

2

8

0.3

-0.4

3.8

-0.1

-1.8

-0.2


N3最小

2

1

-0.3

-0.0

3.8

-0.1

-1.8

-0.0


M1最小

1

1

-0.0

-0.0

4.9

-0.1

-2.3

-0.0


M2最小

1

1

-0.0

-0.0

4.9

-0.1

-2.3

-0.0


M3最小

2

8

0.3

-0.4

3.8

-0.1

-1.8

-0.2


N1最大

2

6

1.1

0.4

5.1

-0.1

-2.5

0.2


N2最大

2

7

1.0

0.4

5.1

-0.1

-2.5

0.2


N3最大

1

1

-0.0

-0.0

6.5

-0.1

-3.2

-0.0


M1最大

2

6

1.1

0.4

5.1

-0.1

-2.5

0.2


M2最大

2

1

-1.1

-0.0

5.1

-0.1

-2.5

-0.0


M3最大

2

7

1.0

0.4

5.1

-0.1

-2.5

0.2

117

合力最大

1

1

-0.0

-0.0

6.5

-0.1

-3.2

-0.0


N1最小

2

5

-1.1

-0.4

5.1

-0.1

-2.5

-0.2


N2最小

2

8

-1.0

-0.4

5.1

-0.1

-2.5

-0.2


N3最小

2

1

-1.1

-0.0

5.1

-0.1

-2.5

-0.0


M1最小

1

1

-0.0

-0.0

6.5

-0.1

-3.2

-0.0


M2最小

1

1

-0.0

-0.0

6.5

-0.1

-3.2

-0.0


M3最小

2

8

-1.0

-0.4

5.1

-0.1

-2.5

-0.2


N1最大

2

6

1.4

0.4

4.9

-0.1

-2.6

0.2


N2最大

2

7

1.3

0.4

4.9

-0.1

-2.6

0.2


N3最大

1

1

0.0

-0.0

6.3

-0.1

-3.3

-0.0


M1最大

2

6

1.4

0.4

4.9

-0.1

-2.6

0.2


M2最大

2

5

-1.4

-0.4

4.9

-0.1

-2.6

-0.2


M3最大

2

7

1.3

0.4

4.9

-0.1

-2.6

0.2

120

合力最大

1

1

0.0

-0.0

6.3

-0.1

-3.3

-0.0


N1最小

2

5

-1.4

-0.4

4.9

-0.1

-2.6

-0.2


N2最小

2

8

-1.3

-0.4

4.9

-0.1

-2.6

-0.2


N3最小

2

1

-1.4

-0.0

4.9

-0.1

-2.6

-0.0


M1最小

1

1

0.0

-0.0

6.3

-0.1

-3.3

-0.0


M2最小

1

1

0.0

-0.0

6.3

-0.1

-3.3

-0.0


M3最小

2

8

-1.3

-0.4

4.9

-0.1

-2.6

-0.2


N1最大

2

6

1.9

0.4

2.7

0.0

-1.6

0.2


N2最大

2

7

1.8

0.4

2.7

0.0

-1.6

0.2


N3最大

1

1

0.0

-0.0

3.4

0.0

-2.0

-0.0


M1最大

1

1

0.0

-0.0

3.4

0.0

-2.0

-0.0


M2最大

2

1

-1.9

-0.0

2.7

0.0

-1.6

-0.0


M3最大

2

7

1.8

0.4

2.7

0.0

-1.6

0.2

123

合力最大

1

1

0.0

-0.0

3.4

0.0

-2.0

-0.0


N1最小

2

5

-1.9

-0.4

2.7

0.0

-1.6

-0.2


N2最小

2

8

-1.8

-0.4

2.7

0.0

-1.6

-0.2


N3最小

2

1

-1.9

-0.0

2.7

0.0

-1.6

-0.0


M1最小

2

6

1.9

0.4

2.7

0.0

-1.6

0.2


M2最小

1

1

0.0

-0.0

3.4

0.0

-2.0

-0.0


M3最小

2

8

-1.8

-0.4

2.7

0.0

-1.6

-0.2


N1最大

2

6

1.7

0.0

0.2

0.1

-0.3

0.0


N2最大

2

7

-1.5

0.1

0.2

0.1

-0.3

0.0


N3最大

2

6

1.7

0.0

0.2

0.1

-0.3

0.0


M1最大

1

1

-0.0

-0.0

0.2

0.1

-0.2

-0.0


M2最大

1

1

-0.0

-0.0

0.2

0.1

-0.2

-0.0


M3最大

2

7

-1.5

0.1

0.2

0.1

-0.3

0.0

128

合力最大

2

5

-1.7

-0.0

0.2

0.1

-0.3

-0.0


N1最小

2

5

-1.7

-0.0

0.2

0.1

-0.3

-0.0


N2最小

2

8

1.5

-0.1

0.2

0.1

-0.3

-0.0


N3最小

1

1

-0.0

-0.0

0.2

0.1

-0.2

-0.0


M1最小

2

5

-1.7

-0.0

0.2

0.1

-0.3

-0.0


M2最小

2

6

1.7

0.0

0.2

0.1

-0.3

0.0


M3最小

2

8

1.5

-0.1

0.2

0.1

-0.3

-0.0


N1最大

2

8

1.4

5.7

52.6

68.7

-19.6

1.1


N2最大

2

8

1.4

5.7

52.6

68.7

-19.6

1.1


N3最大

1

1

0.0

0.0

63.7

83.4

-25.4

-0.0


M1最大

1

1

0.0

0.0

63.7

83.4

-25.4

-0.0


M2最大

2

6

1.3

-5.3

52.6

68.7

-19.6

-1.0


M3最大

2

8

1.4

5.7

52.6

68.7

-19.6

1.1

131

合力最大

1

1

0.0

0.0

63.7

83.4

-25.4

-0.0


N1最小

2

7

-1.4

-5.7

52.6

68.7

-19.6

-1.1


N2最小

2

7

-1.4

-5.7

52.6

68.7

-19.6

-1.1


N3最小

2

6

1.3

-5.3

52.6

68.7

-19.6

-1.0


M1最小

2

6

1.3

-5.3

52.6

68.7

-19.6

-1.0


M2最小

1

1

0.0

0.0

63.7

83.4

-25.4

-0.0


M3最小

2

7

-1.4

-5.7

52.6

68.7

-19.6

-1.1


N1最大

2

5

0.2

-1.1

2.3

-0.0

1.9

1.2


N2最大

2

8

-0.2

1.2

2.3

-0.0

1.9

-1.3


N3最大

1

1

-0.0

0.0

2.8

-0.0

2.3

-0.0


M1最大

2

7

0.2

-1.2

2.3

-0.0

1.9

1.3


M2最大

1

1

-0.0

0.0

2.8

-0.0

2.3

-0.0


M3最大

2

7

0.2

-1.2

2.3

-0.0

1.9

1.3

133

合力最大

1

1

-0.0

0.0

2.8

-0.0

2.3

-0.0


N1最小

2

6

-0.2

1.1

2.3

-0.0

1.9

-1.2


N2最小

2

7

0.2

-1.2

2.3

-0.0

1.9

1.3


N3最小

2

5

0.2

-1.1

2.3

-0.0

1.9

1.2


M1最小

1

1

-0.0

0.0

2.8

-0.0

2.3

-0.0


M2最小

2

5

0.2

-1.1

2.3

-0.0

1.9

1.2


M3最小

2

8

-0.2

1.2

2.3

-0.0

1.9

-1.3

4.1.2 内力包络及统计



按轴力 N 最大显示构件颜色 (kN)



轴力 N 最大的前 10 个单元的内力 (单位:m,kN,kN.m)

序号

单元号

组合号

组合序

位置

轴力N

剪力Q2

剪力Q3

扭矩M

弯矩M2

弯矩M3

1

238

2

8

0.000

6.4

-69.2

2.1

17.1

-0.8

58.7

2

231

2

7

0.000

5.6

58.0

-1.7

-19.2

0.8

82.4

3

237

2

8

0.000

4.8

-51.2

1.7

13.3

-1.0

-0.8

4

232

2

7

0.000

4.1

42.9

-1.6

-11.1

0.9

27.0

5

236

2

8

0.000

3.1

-29.8

1.7

8.8

-0.9

-33.1

6

216

2

6

0.000

2.8

-7.6

-1.5

-0.0

-0.7

3.3

7

215

2

6

0.000

2.7

-5.3

-1.4

-0.0

0.1

-0.5

8

190

2

5

0.000

2.5

3.1

0.5

0.0

-0.3

1.9

9

191

2

5

0.000

2.5

2.0

0.3

0.0

0.0

0.5

10

214

2

6

0.000

2.5

-3.0

1.0

-0.0

0.7

-3.0



按轴力 N 最小显示构件颜色 (kN)

轴力 N 最小的前 10 个单元的内力 (单位:m,kN,kN.m)

序号

单元号

组合号

组合序

位置

轴力N

剪力Q2

剪力Q3

扭矩M

弯矩M2

弯矩M3

1

238

2

7

0.000

-6.4

-69.2

-2.1

17.1

0.8

58.7

2

231

2

8

0.000

-5.6

58.0

1.7

-19.2

-0.8

82.4

3

237

2

7

0.000

-4.8

-51.2

-1.7

13.3

1.0

-0.8

4

232

2

8

0.000

-4.1

42.9

1.6

-11.1

-0.9

27.0

5

236

3

7

0.000

-3.1

-24.9

-1.7

7.3

0.9

-27.6

6

216

2

5

0.000

-2.8

-7.6

1.5

-0.0

0.7

3.3

7

215

2

5

0.000

-2.7

-5.3

1.4

-0.0

-0.1

-0.5

8

190

2

6

0.000

-2.5

3.1

-0.5

0.0

0.3

1.9

9

191

2

6

0.000

-2.5

2.0

-0.3

0.0

-0.0

0.5

10

214

2

5

0.000

-2.5

-3.0

-1.0

-0.0

-0.7

-3.0



按弯矩 M2 最大显示构件颜色 (kN.m)



弯矩 M2 最大的前 10 个单元的内力 (单位:m,kN,kN.m)

序号

单元号

组合号

组合序

位置

轴力N

剪力Q2

剪力Q3

扭矩M

弯矩M2

弯矩M3

1

16

2

8

0.000

-0.5

5.2

-1.9

-0.0

1.8

4.4

2

133

2

8

0.000

-0.2

2.7

-2.0

-0.0

1.8

2.2

3

164

2

8

0.000

-0.5

9.9

-1.6

0.1

1.7

7.9

4

229

2

8

0.600

1.9

-10.2

1.6

-0.1

1.7

8.8

5

196

2

8

0.000

-0.4

9.3

-1.6

0.0

1.7

7.0

6

216

3

8

0.600

-2.6

-8.2

1.6

-0.0

1.7

7.1

7

15

3

8

0.600

1.1

-8.7

1.6

-0.1

1.7

7.4

8

205

2

8

0.600

-2.1

-10.2

1.6

0.0

1.7

8.9

9

6

2

8

0.000

0.6

10.0

-1.6

-0.1

1.7

8.1

10

189

2

8

0.600

-1.5

-10.2

1.6

0.1

1.7

8.8



数据量较大,本文为展示用,此处省略部分内容。

5 设计验算结果

    本工程有 2 种材料:

    Q235:弹性模量:2.06*105N/mm2;泊松比:0.30;线膨胀系数:1.20*10-5;质量密度:7850kg/m3

    C30:弹性模量:0.30*105N/mm2;泊松比:0.20;线膨胀系数:1.00*10-5;质量密度:2500kg/m3

5.1 设计验算结果图及统计表

    根据计算分析模型,进行规范检验,检验结果表明,结构能够满足承载力计算要求,应力比最大值为0.70。下图为模型总体应力比分布图:




杆件应力比分布图



“强度应力比”显示构件颜色

“强度应力比”最大的前 10 个单元的验算结果(所在组合号/情况号)

序号

单元号

强度

2轴

整体

稳定

3轴

整体

稳定

沿2轴

抗剪

应力比

沿3轴

抗剪

应力比

2轴

长细比

3轴

长细比

结果

1

173

0.583 (1/1)

0.704

0.704

0.115

0.009

13

86

满足

2

205

0.580 (1/1)

0.700

0.700

0.112

0.009

13

86

满足

3

15

0.575 (1/1)

0.694

0.694

0.114

0.009

13

107

满足

4

189

0.572 (1/1)

0.691

0.691

0.111

0.009

13

86

满足

5

229

0.569 (1/1)

0.687

0.687

0.111

0.009

13

86

满足

6

216

0.554 (1/1)

0.669

0.669

0.107

0.009

13

124

满足

7

6

0.524 (1/1)

0.633

0.633

0.109

0.008

3

107

满足

8

164

0.516 (1/1)

0.623

0.623

0.108

0.009

3

86

满足

9

220

0.473 (1/1)

0.571

0.571

0.102

0.009

3

86

满足

10

180

0.470 (1/1)

0.567

0.567

0.102

0.009

3

86

满足



“强度应力比”统计结果表

范围

>1.00

1.00~0.90

0.90~0.70

0.70~0.50

0.50~0.00

单元数

0

0

0

8

234

百分比

0.0%

0.0%

0.0%

3.3%

96.7%

本文仅做展示使用,此处省略部分计算结果。

附录


普通角钢(等肢)截面示意图


方形空心型钢截面示意图


矩形截面截面示意图





获取紫丰报价

称呼*
电话*
