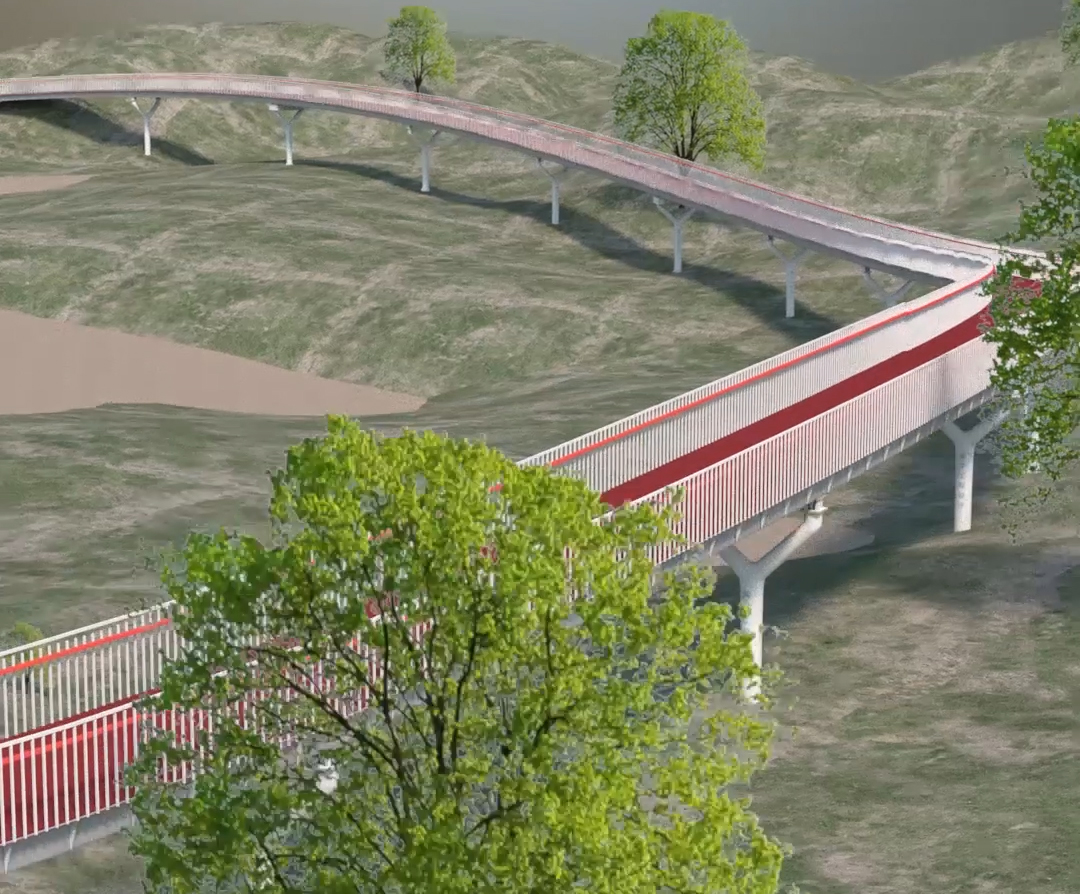

新建景观桥应该怎么做?

这种景观桥应该怎么做每米得花多少钱?

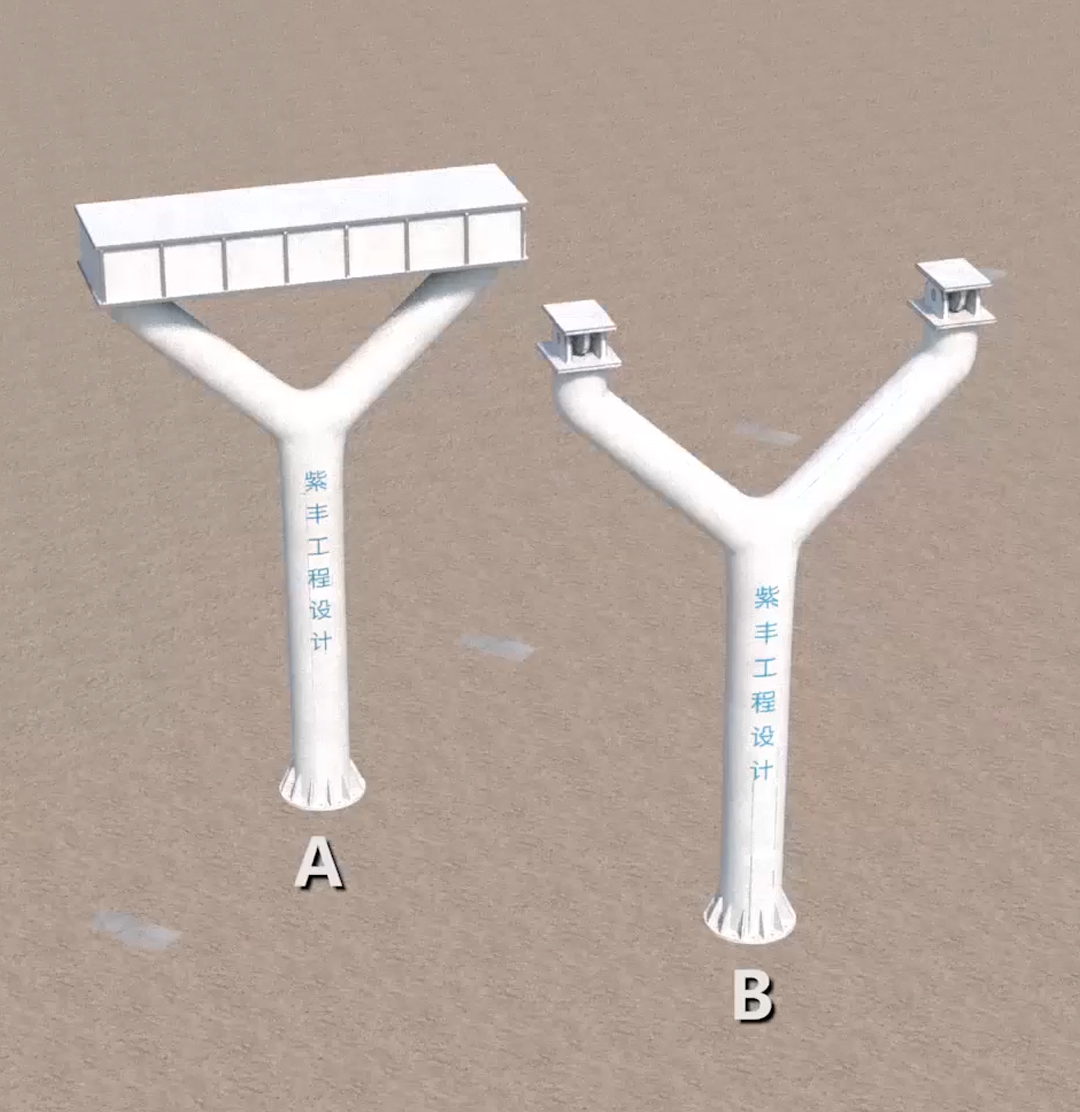

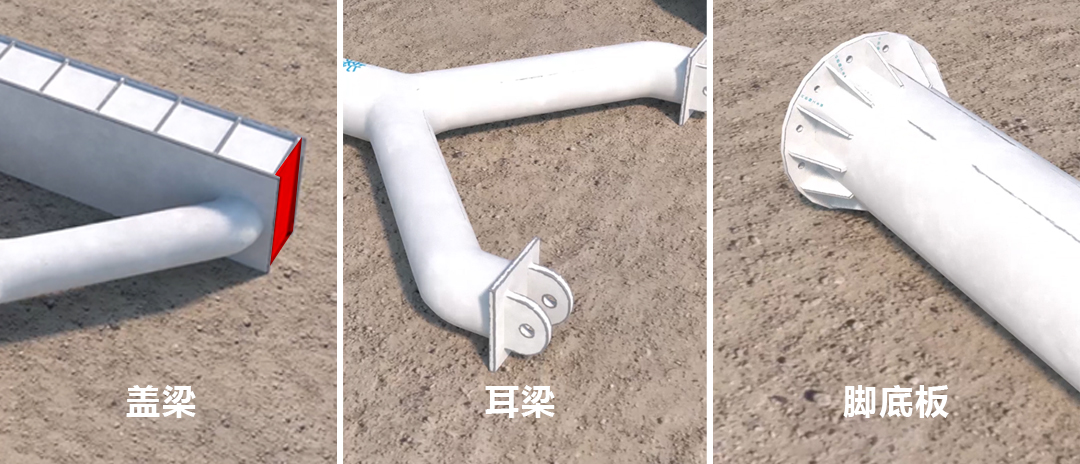

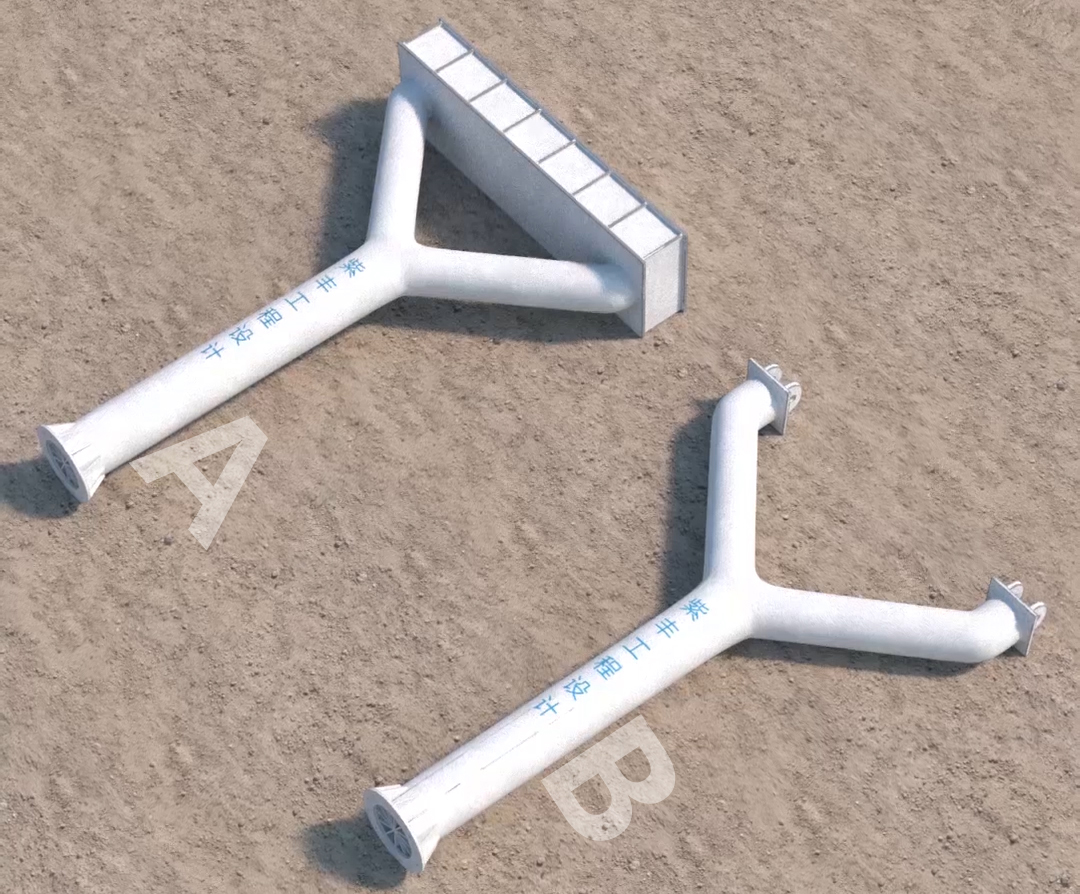

在工厂加工两种Y型的柱子,一种顶端是1米宽的盖梁(A),一种顶端是耳板(B), 底部均为柱脚底板。

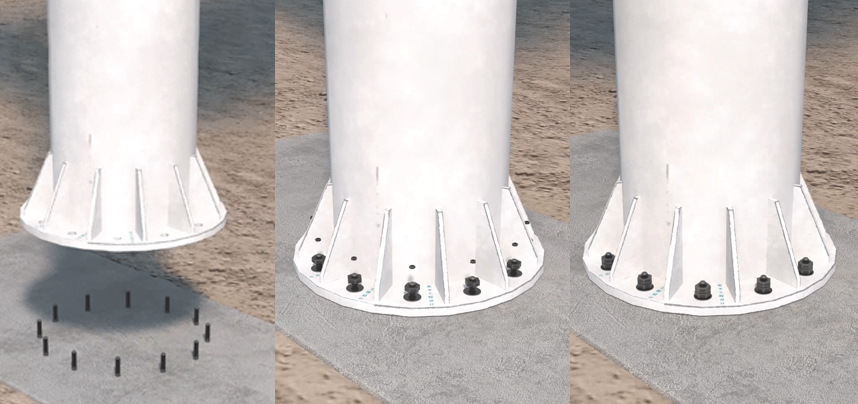

现场柱子用12个M36地脚锚栓与桩基承台固定形成刚接节点

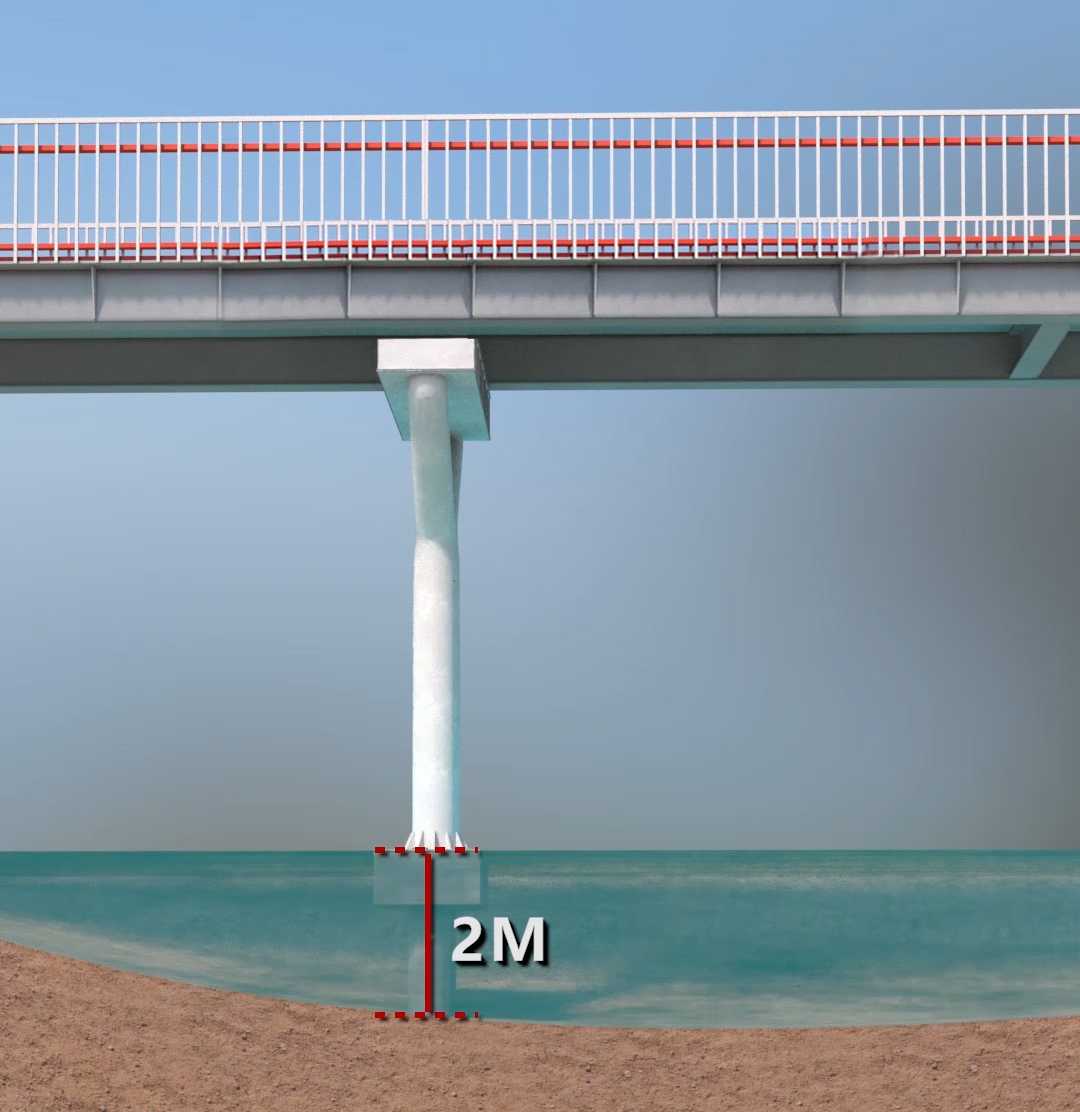

桩基础考虑了2米冲刷深度,也就是水流对桩基周围的土壤冲刷深度达到了2米,就可能会影响桩基的稳定性和承载力。

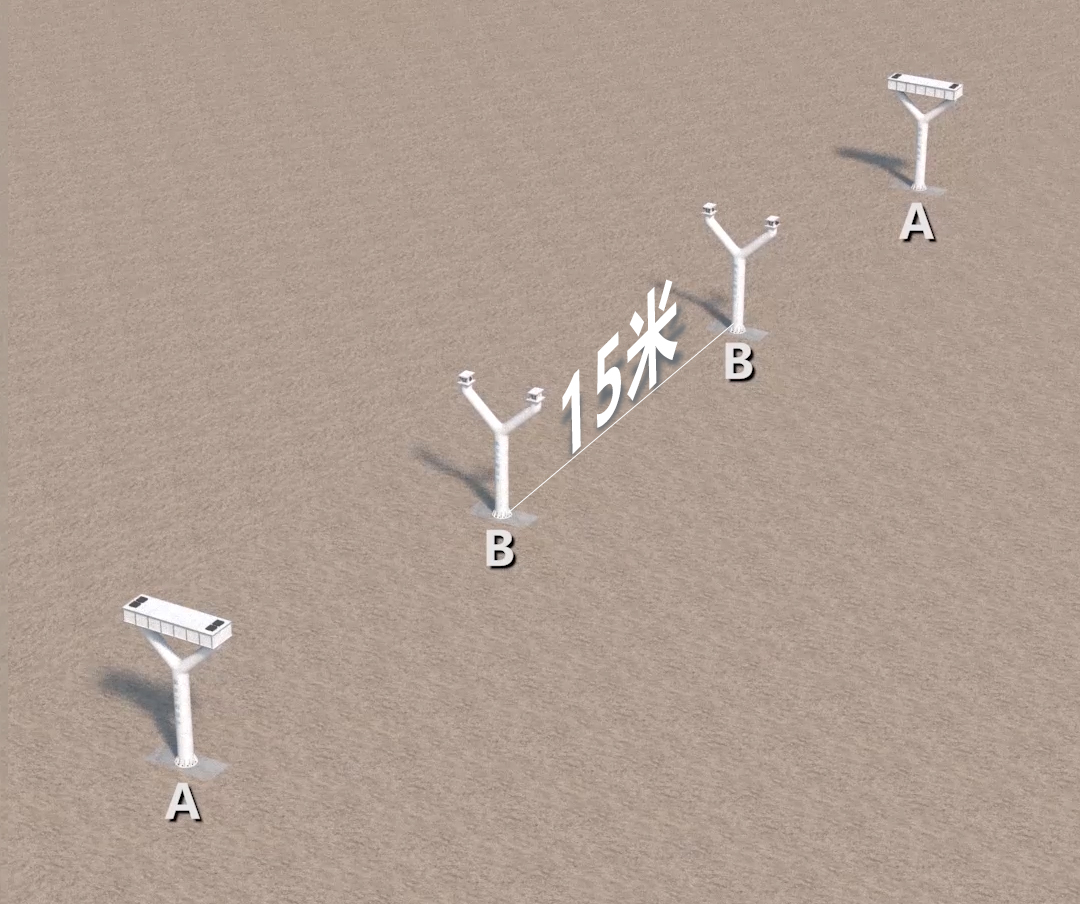

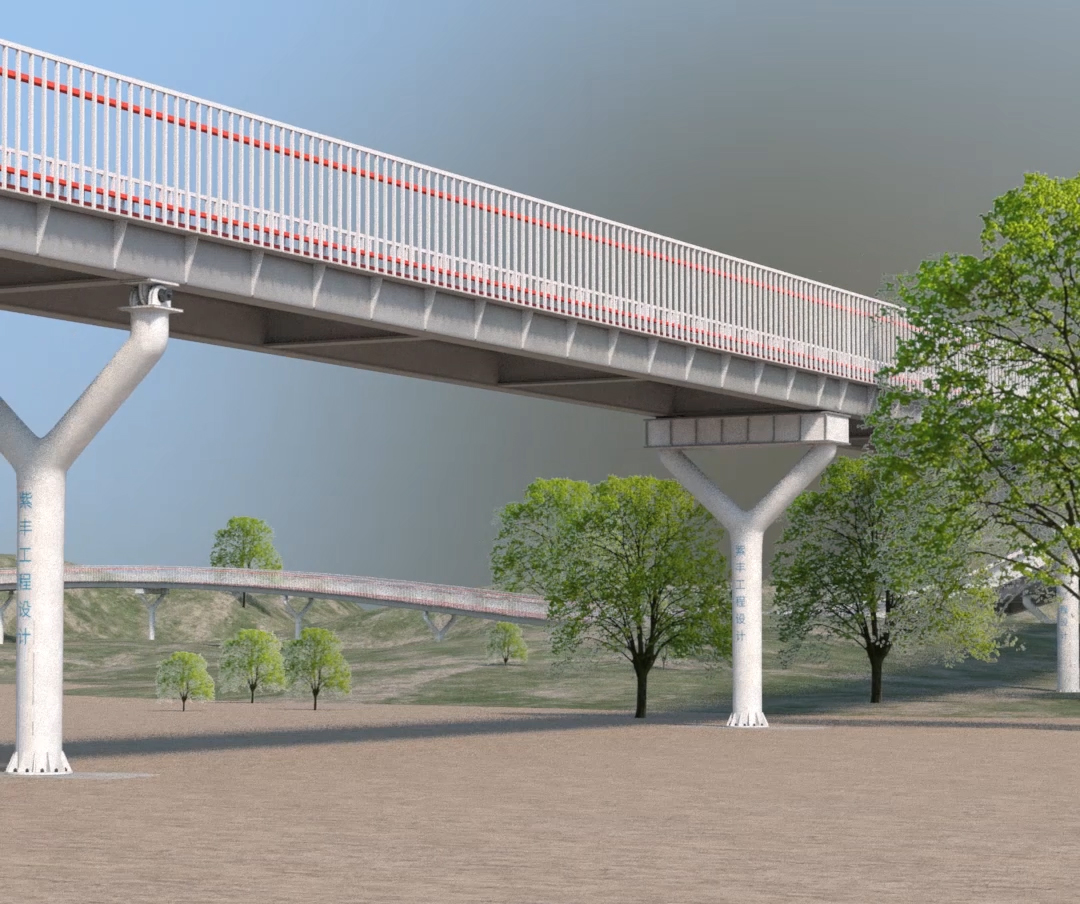

“A和B两种钢柱按照ABBA的顺序间隔布置,相邻两根钢柱之间的间隔距离为15米左右

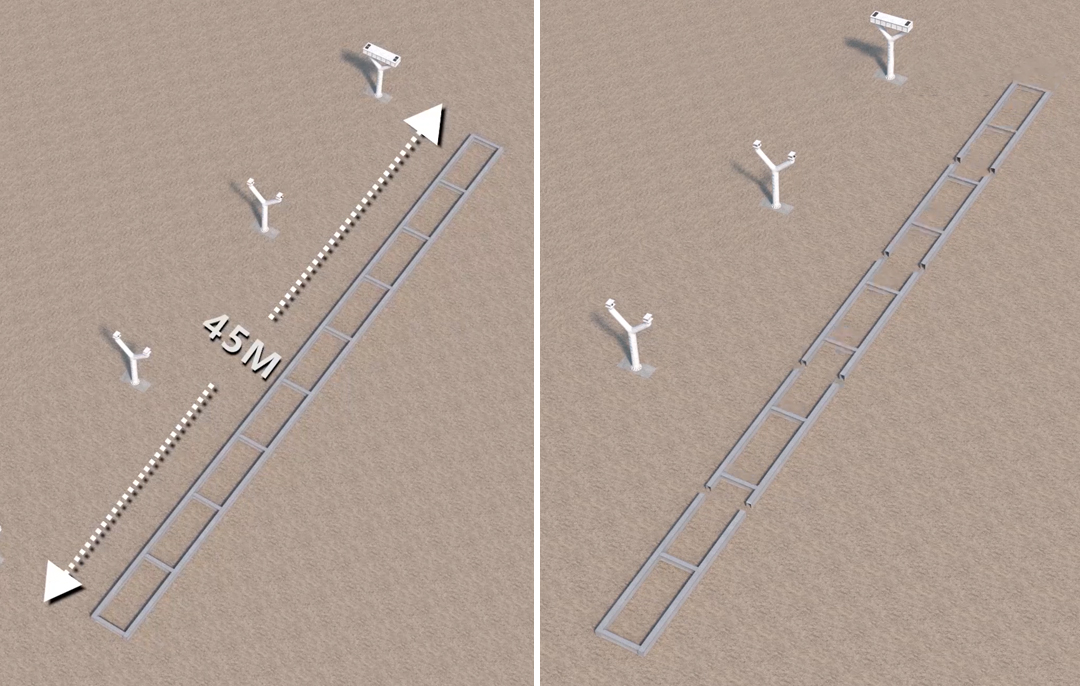

标准桥面梁以箱型梁为主梁,以焊接H钢为次梁,一段标准桥面梁长度为3跨45m,

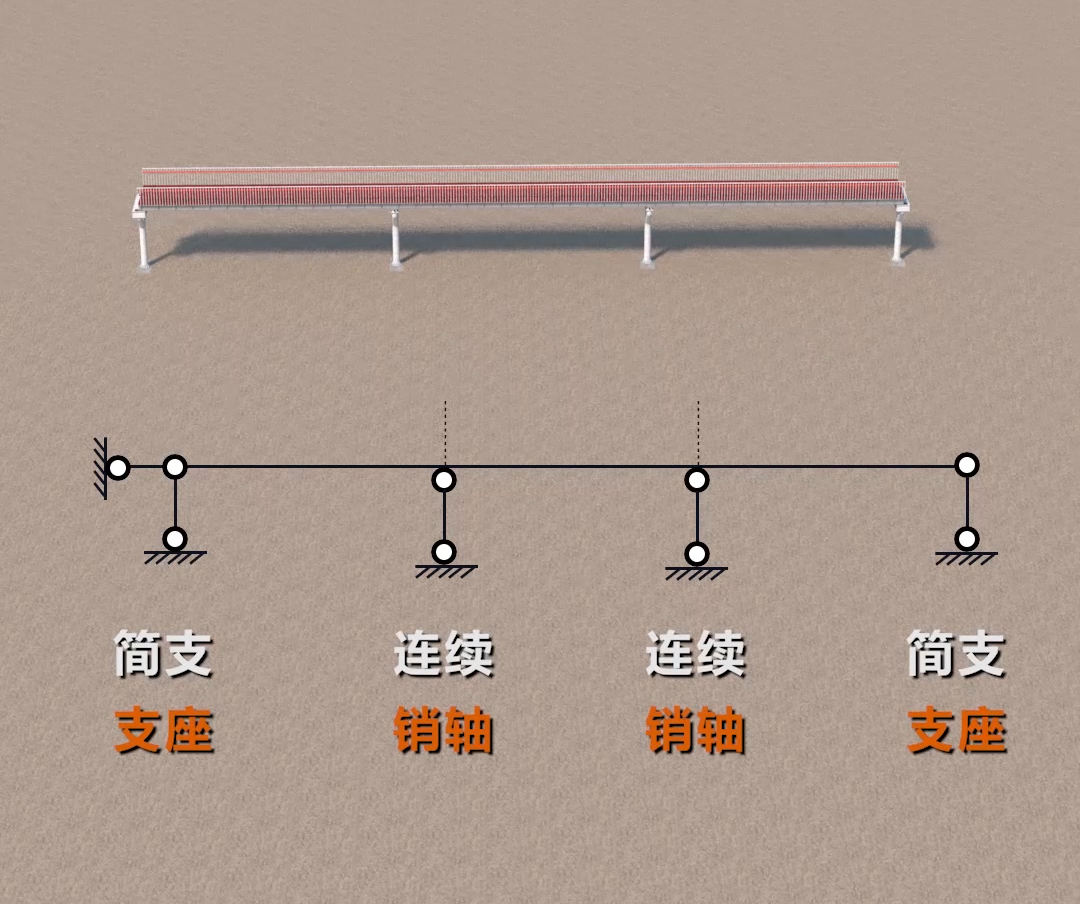

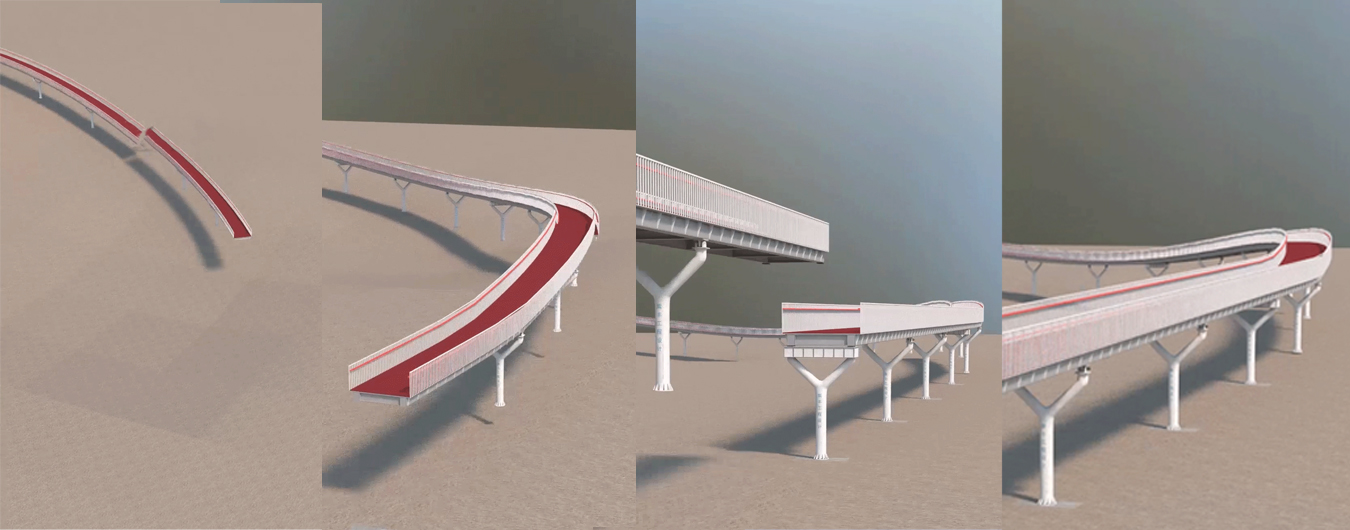

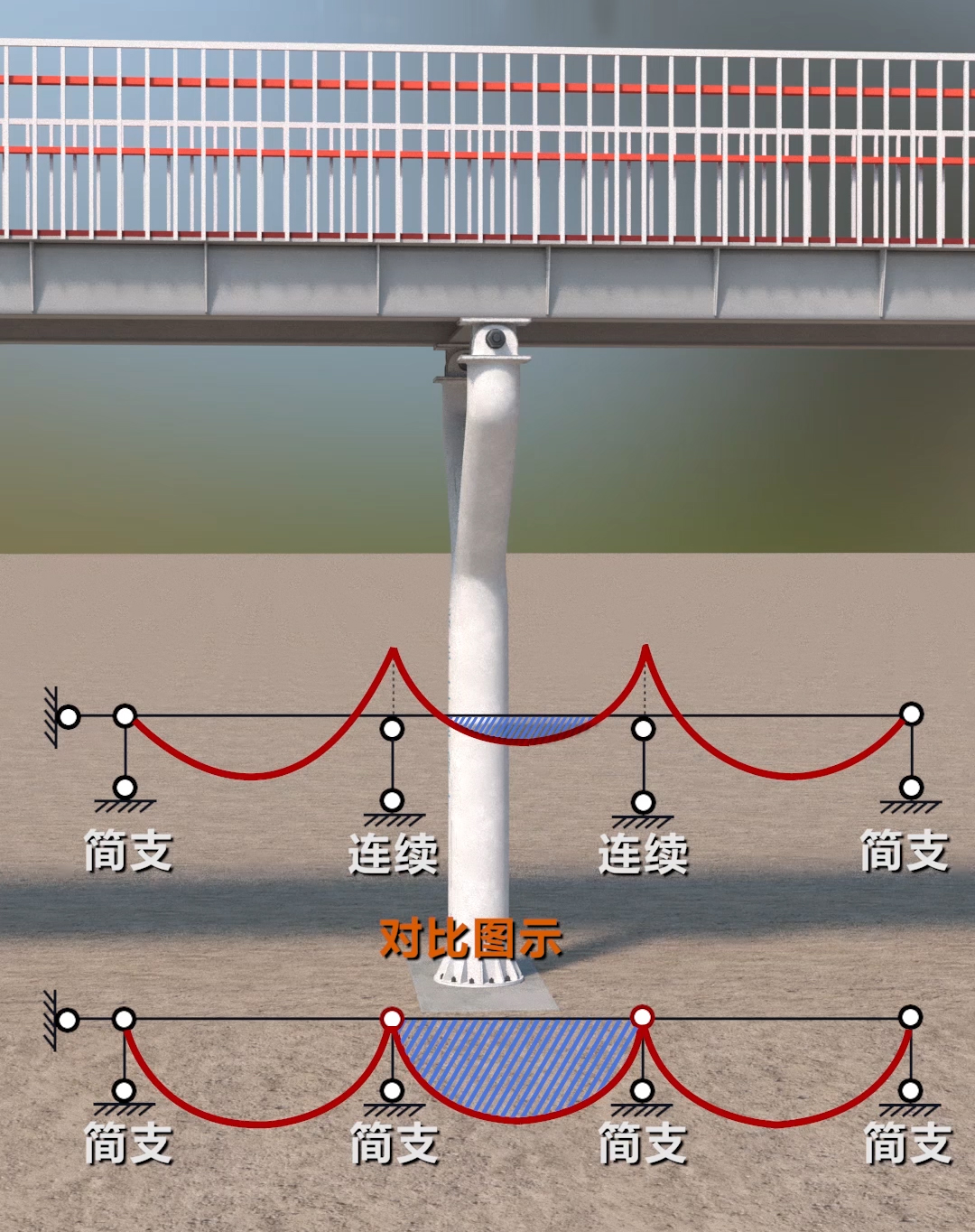

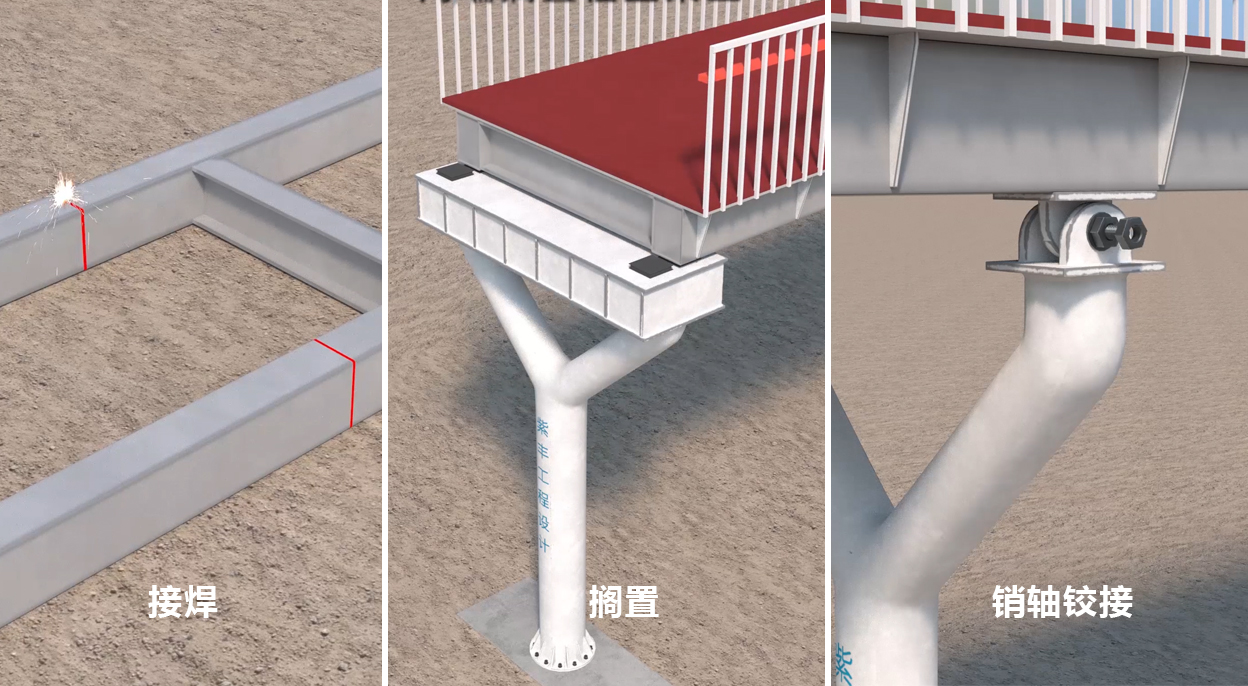

分段处现场对接焊,两端搁置在盖梁上,中间通过销轴铰接,整个桥的结构由这样的标准单元组成






样的景观桥每米含钢量30公斤,那么这个项目每平米要花多少钱呢?
