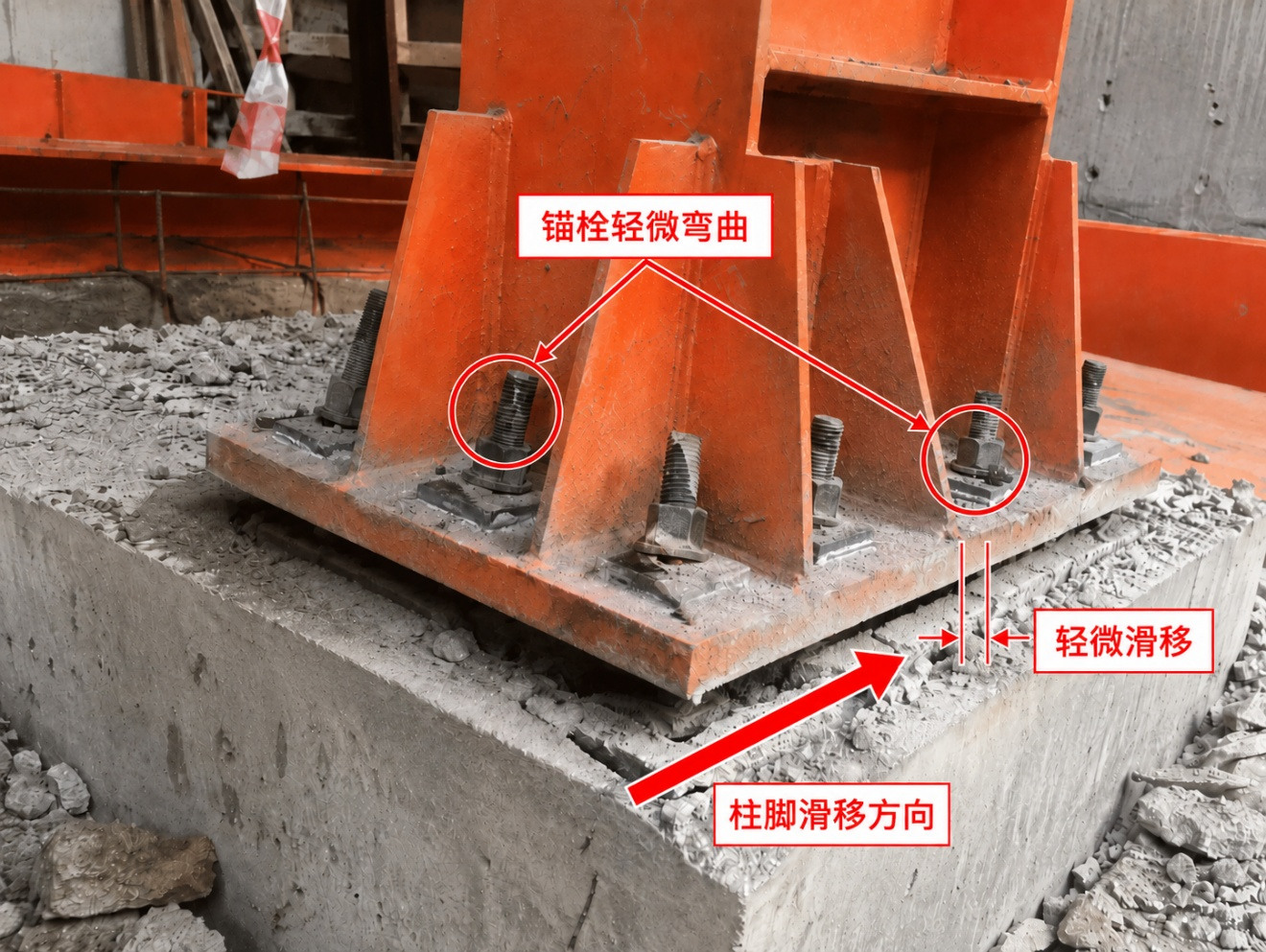

最近在验收一个钢结构厂房项目时，我发现了一个不太对劲的细节：部分钢柱柱脚出现了轻微滑移，个别锚栓甚至已经有了轻微弯曲。
一开始，我想到的是安装间隙。
因为钢结构安装时，为了方便钢柱就位，柱脚底板上的螺栓孔一般都会比锚栓直径略大一些，所以存在一定安装偏差并不奇怪，但现场这个情况明显不一样。
孔比螺栓大一点，可以解释安装误差，却解释不了为什么柱脚已经发生滑动，甚至把个别锚栓都“别”出了轻微弯曲。于是我们仔细检查柱脚，并重新核对设计图纸。
最后发现：图纸上原本要求设置的抗剪键，现场根本没有做。
这时候问题就对上了。
柱脚发生滑移后，底板孔壁逐渐顶住锚栓，水平力继续作用，锚栓被迫参与受力，于是出现轻微弯曲。而真正应该承担柱脚水平抗剪作用的抗剪键，却被漏掉了。
为什么抗剪键这么容易被施工队省掉？
抗剪键本身并不复杂。

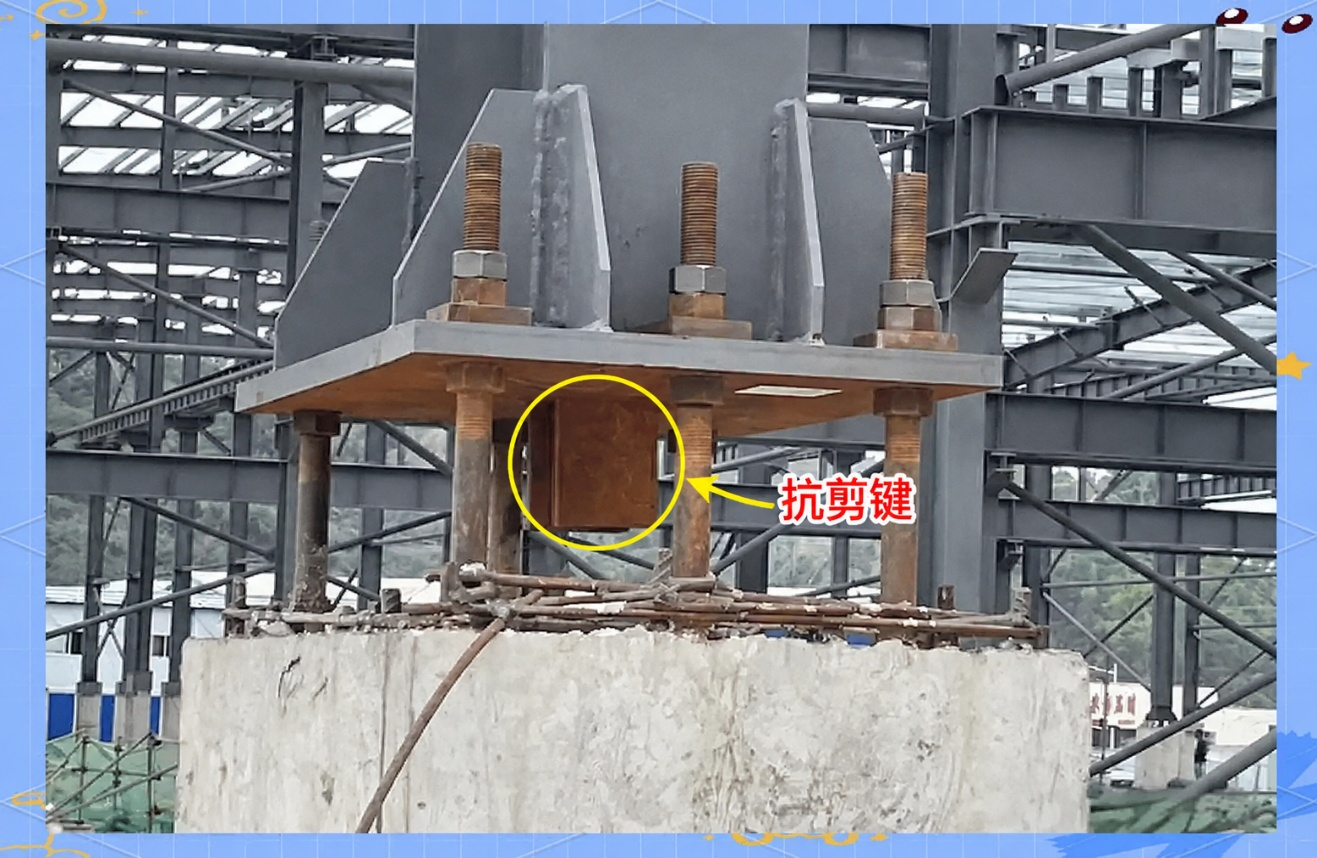

通常就是在柱脚底板下面焊接一段型钢，让它伸入混凝土基础预留的键槽中，钢柱安装完成后再进行二次灌浆。
但它有一个特点：必须提前配合。
钢结构加工时，要提前把抗剪键做好；
基础施工时，也要提前预留键槽。
也就是说：加工厂要提前做，基础施工还要提前留。
如果前期没有协调好，等基础已经浇完，再发现这里还有抗剪键，现场处理就会很麻烦。
于是一些不规范的施工队很容易产生一个想法：“柱脚下面已经有这么粗的锚栓了，抗剪键不做应该也没什么问题。”而且抗剪键最后埋在柱脚下面，完工以后基本看不到。

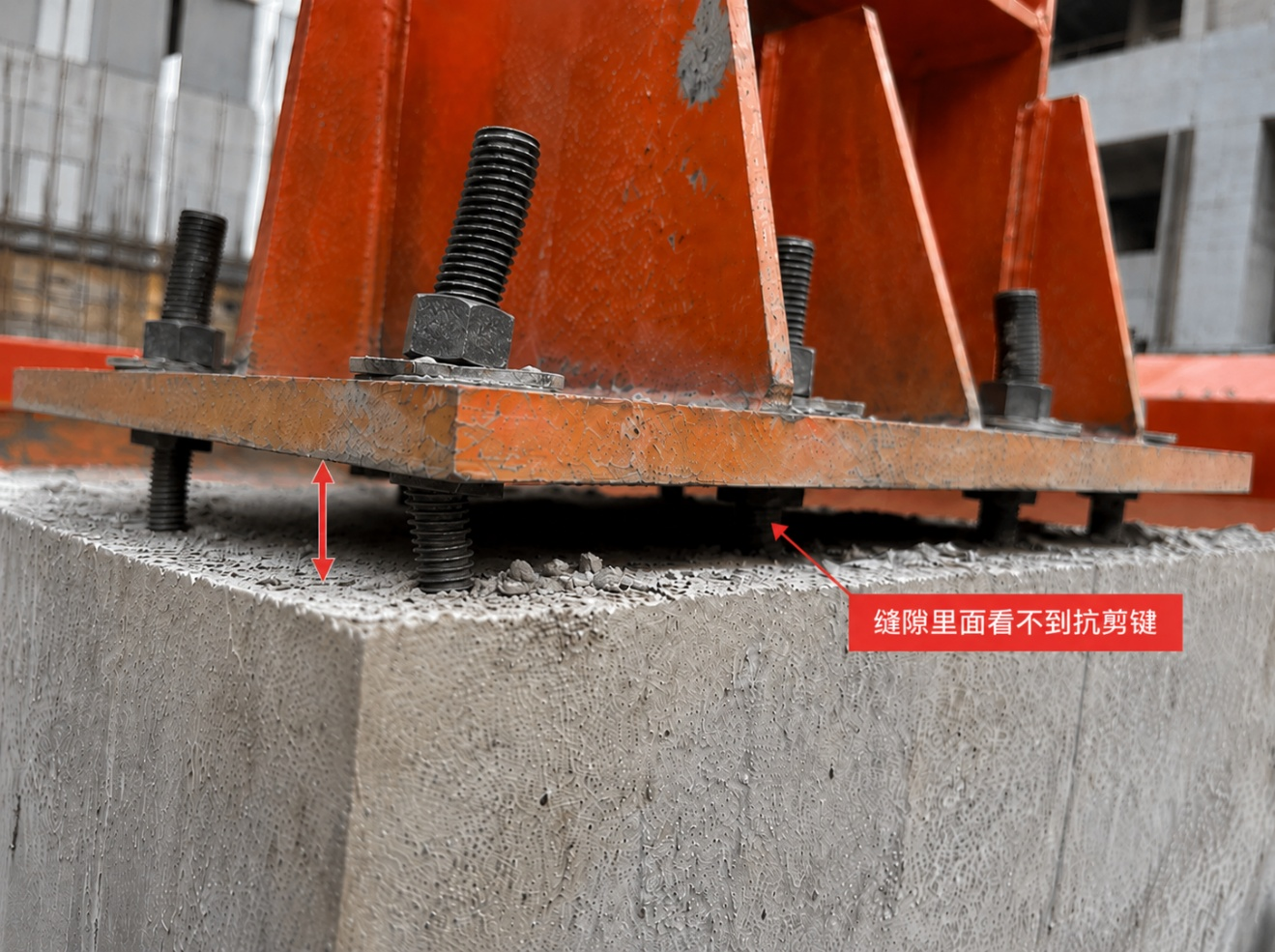

所以这种看不见、施工麻烦、又需要提前协调的构造，特别容易被一些“野路子”施工队省掉。但省掉的并不是一小块钢，而是柱脚的一条水平传力路径。
抗剪键可以理解成柱脚里的“榫卯”
这个原理其实很好理解：钢结构厂房除了竖向荷载，还会受到风、地震、吊车刹车等水平力。所以钢柱不仅要站得住，还要防止横着滑。
很多人会觉得：“柱脚下面有这么粗的锚栓，靠锚栓抗剪不就够了吗？”
问题是，为了方便安装，锚栓孔通常会比锚栓本身略大，孔和锚栓之间存在一定间隙。
柱脚开始滑移时，底板会先移动；等孔壁顶住锚栓以后，锚栓才被迫开始承担水平作用。
这也解释了为什么这次现场会看到：柱脚滑了，个别锚栓也被轻微“别弯”了。

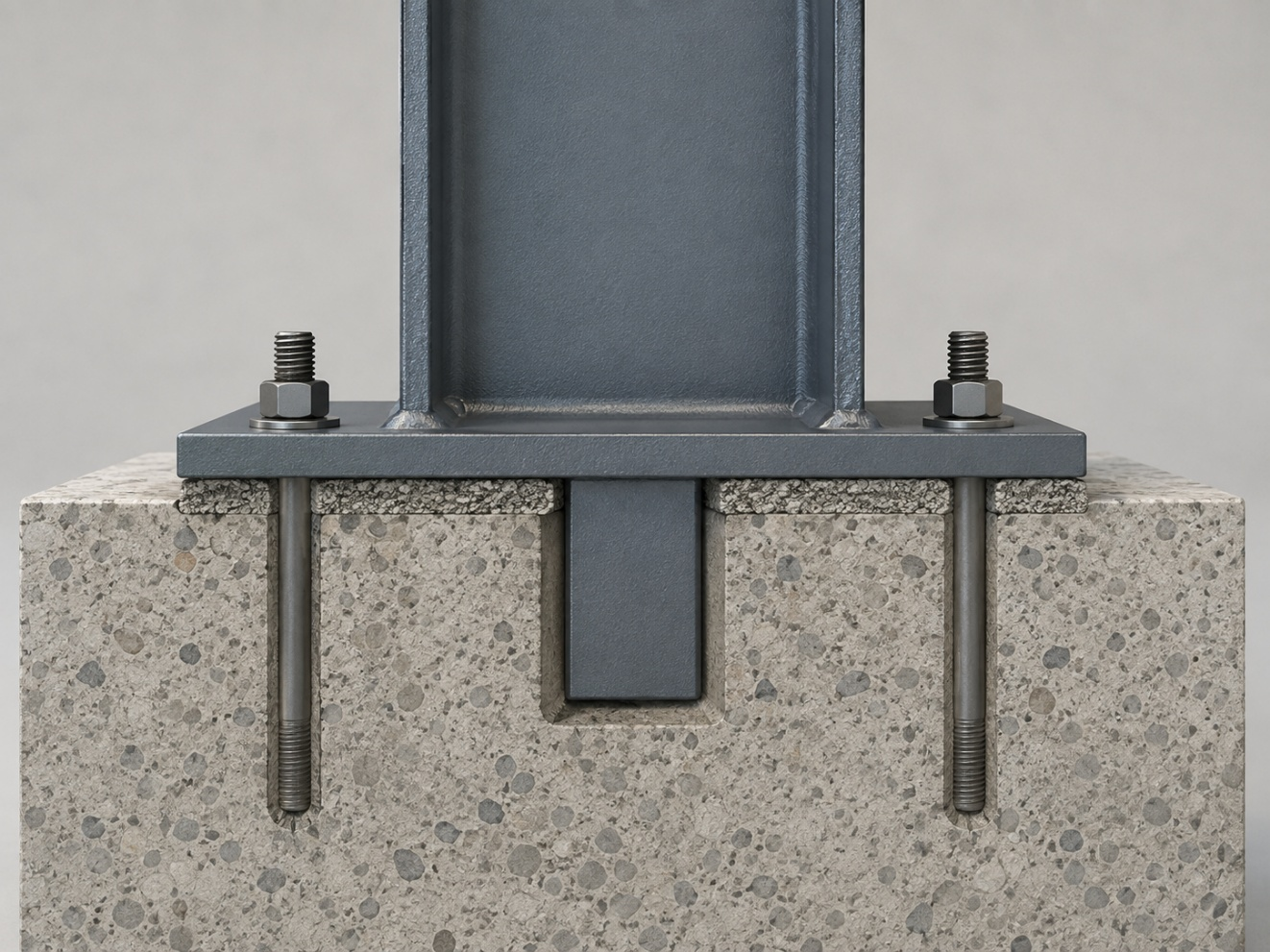

而抗剪键可以简单理解成柱脚和基础之间的一道“榫卯”：钢柱底板下面伸出一块钢构件，直接插进混凝土基础预留的槽里。柱子想横着跑，抗剪键就直接卡住混凝土，把水平力传进基础。
一句话理解：锚栓主要负责连接和抗拔，抗剪键更像一个“榫头”，专门防止柱脚横向滑动。
锚栓孔本身存在安装间隙，因此不能简单认为有了锚栓，就可以直接取消抗剪键。
柱子已经安装好了，抗剪键漏做怎么办？
这才是这个项目现在真正麻烦的地方。
如果在基础施工阶段发现，处理并不复杂：提前预留键槽，按图做好抗剪键，再正常安装钢柱即可。但现在钢柱已经安装完成，部分柱脚甚至已经出现了轻微滑移。
这时候首先要检查：
柱脚实际滑移了多少
锚栓有没有明显弯曲或损伤
柱底板有没有变形
二次灌浆有没有开裂
上部钢梁、支撑有没有受到影响
确认现状以后，再决定补救方案。
紫丰工程设计主张以下两种方案：
如果钢柱还具备局部吊装条件，可以考虑：临时支撑或卸荷 → 柱脚纠偏 → 抬起钢柱 → 基础凿出键槽 → 补设抗剪键 → 重新就位 → 二次灌浆。
这种方式最直接，因为原来的传力逻辑没有改变。
如果钢梁、支撑、屋面都已经安装完成，再把钢柱抬起来代价太大，就需要重新设计补强节点。
比如：
外加抗剪钢板
增设抗剪牛腿
配合后置锚固
必要时局部增加混凝土包脚
本质上都是为了：重新建立一条可靠的柱脚水平传力路径。
但到了这一步，就已经不是施工队在现场“补一下”能够解决的事了，需要重新复核，必要时出专项加固方案。
这个问题真正贵的，不是抗剪键本身
抗剪键本身成本并不高，正常施工时只需要提前加工、预留、按图安装即可。
真正麻烦的是：等基础浇完、钢柱装好以后才发现漏做。
这时候面对的已经是纠偏、凿槽、补强和工期影响。
所以这类问题很典型：前面省的是小钱，后面付出的往往是更大的返工成本。
这也是设计和施工管理的价值——尽量在施工前，把后期代价很大的问题提前消灭掉。
