建筑设计10类常见错误及设计方法

关于场地

(1) 基地面积大,没有火圈(错误)

如果根据地是≥3000㎡, 应该建立一条环形道路。如果没有条件,有必要在建筑物的长边设置一个消防出口和一个返回场。

(2) 无法进入建筑物的辅助入口(错误)

这种错误是相当无言的。归根结底,这是因为场地没有设计,没有显示硬、软和道路。因此,次入口只能连接到草坪,次入口只能通过踩草坪进入。

(3) 场馆室外停车场无法进入(呵呵~)

在网站上,我只是考虑安排停车位,但没有考虑如何进入。单向停车设置在道路上≥ 4米。如果是终点路,请设置一个返回场≥ 7X7m。对于双边停车,请安排道路≥ 7米。

(4) 在现场道路上种植树木(哈哈)

必须避免这种没有头脑的植树错误。毕竟,今年只有一次考试,没有人会听到你解释说一棵树是意外栽下的,所以汽车不能再进出了。

(5) 室外停车场直接停在路边,没有缓冲空间(错误)

这种错误只会反映出一个人的网站设计素养很低。许多学生说停车实际上就是这样。事实上,仍然有许多黑暗的蜗牛屋。你不需要打开窗户吗!正确的方法请参见下图。

关于出入口设计

(1) 大楼的主入口设在城市的主要道路上(绝对是个大错误)

不建议在城市主要道路(包括规划和设计)上设置聚集人群的出入口。主要道路上可设置辅助出入口,车辆进出口要求距离主要道路交叉口70米。如果基地上只有一条路,而这是一条主路,那么除了向这个方向行驶外,别无选择。然后你需要离开足够的距离来建立一个大的疏散广场,但这在正常情况下是不会发生的。

建筑设计标准

(2) 在演讲厅的大空间内没有单独的入口和出口(错误)

如果有大量人员聚集,应设置单独的入口和出口,以满足疏散要求。最好安排在一楼。如果它们布置在上层,可以考虑使用外部楼梯。

(3) 厨房后勤入口和建筑主入口从同一位置进入(错误)

厨房物流进出口有污物,应实现清污分流。

此外,建筑的主入口表达了上述细节,如坡道、室内外高差等。

关于间距

建筑物后退距离不够(大错误),这里肯定不仅仅是道路后退距离问题,还有两个隐藏的后退距离问题,即阳光间距和火灾间距。

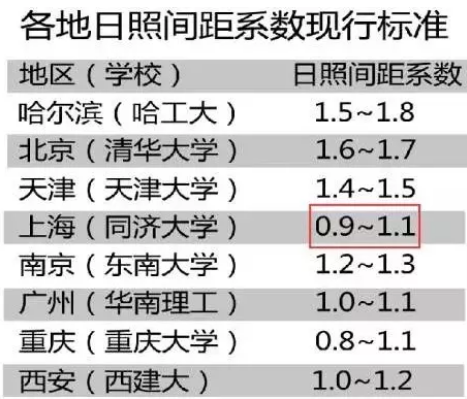

(1) 日照间隔与日照系数有关。由于太阳高度角不同,不同地方的日照系数不同,但大城市可作为参考(现行标准):

建筑设计标准

实际上,上海的日照间距系数设计应为1.3~1.4,以满足日照要求。目前的标准不知道上海是否太拥挤,所以要求较低。。。(⊙ _ ⊙)

不仅您自己的建筑(特别是老年住宅,类似于老年人住宅)需要日照间距。如果基地的北侧是住宅,则建筑应尽可能南向放置,以满足北方住宅的太阳后退距离。

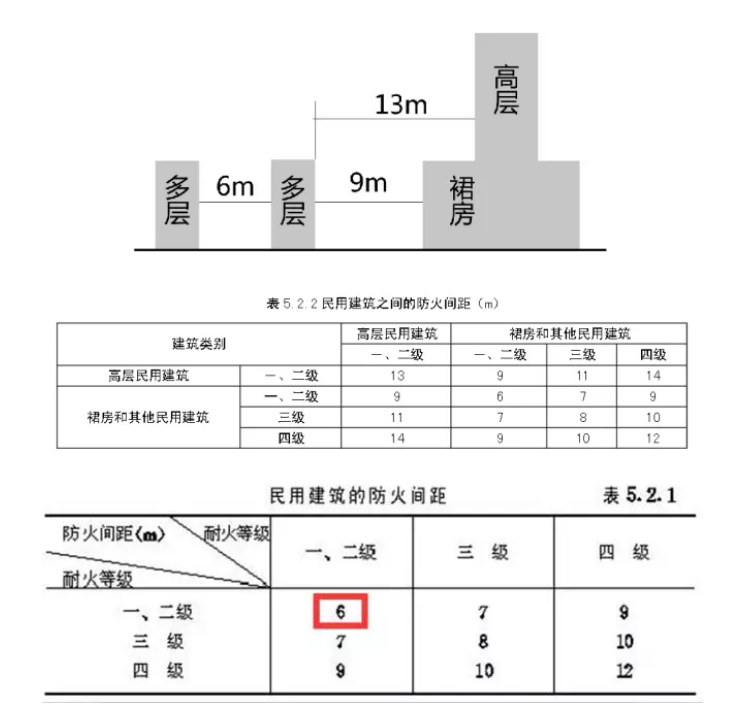

(2) 防火距离与建筑物的防火等级有关。如果需要满足所需的最小防火疏散距离,可以默认将防火等级设置为一个或两个。请记住一组数据6、9、13


注:仓库等特殊建筑的消防间距需单独计算。对于一般民用建筑,最小间距可以为6m,默认情况下,建筑的耐火等级最高。

通常,如果基地周围有建筑物,则需要考虑防火间距。

关于朝向

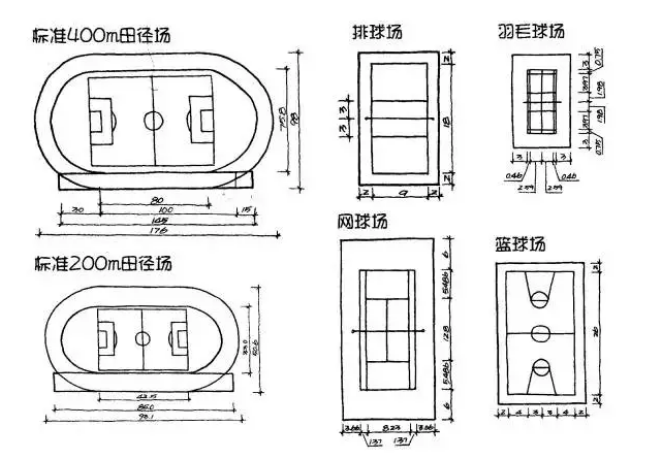

1) 关于场地:

①室外篮球、羽毛球等东西走向(大错)

为了防止比赛期间出现眩光,室外场地应南北向布置,允许从南到西和从东15度。室内球场可以通过控制打开窗户的方向来防止眩光。

②田径场主看台布置在东侧(错误)

标准的田径场需要设置看台,看台应设置在西侧,以防止太阳向西照射。


(2) 关于房间:

① 起居室面向东西(错误)

快速提问中通常有酒店房间和其他住宿。最好朝南。朝北照明是不好的。东西方向很差。此外,如果是老年人住宅,则必须朝南。

② 阅览室不朝北(错误)

规定要求阅览室应朝北,光线朝北,朝北眩光的可能性很小。

③ 工作室朝南或朝东(错误)

工作室需要均匀的光线,并且必须朝北。

④ 教室的东西方向(错误)

教室要求南北朝向,同时,教室的宽度大于深度。

⑤ 太阳房不朝南(大错)

太阳房的设置必须朝南(如果基地在北半球),最好将太阳房设置为朝南的玻璃箱,顶面也是玻璃。

⑥厨房和化学实验室等有臭味的空间布置在南部(错误)

在我国,正常情况下,下风向为西北或东北。根据基地的情况判断自己。有异味的功能室尽量布置在顺风方向,不得干扰其他功能室。

⑦浴室朝南(尽量不要)

这不能说是一个错误,但它不应该是那么好的浴室占据南方向。

关于垂直交通

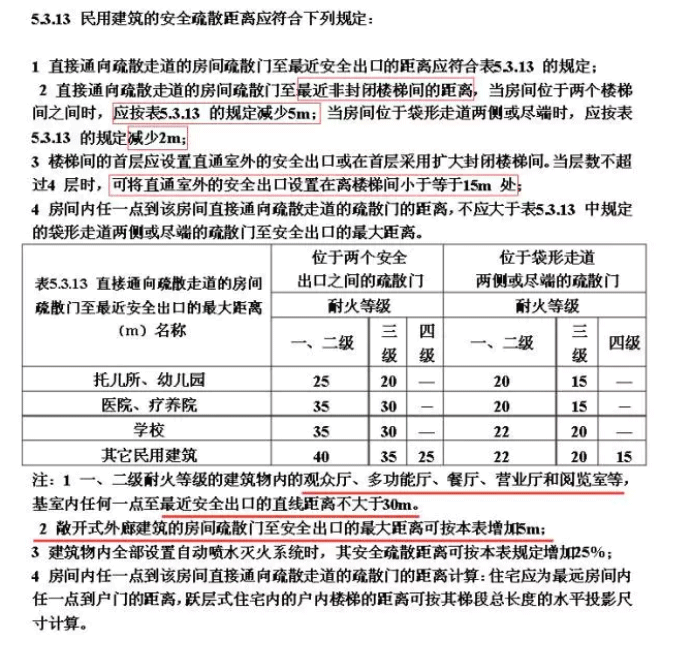

(1) 如果疏散距离不够(大错误),请直接查看下图

建筑设计标准

(2) 楼梯平台的宽度不够(错误)(楼梯平台的宽度必须大于楼梯的宽度,公共建筑的楼梯宽度为≥1200)

(3) 楼梯深度不够(错误)(楼梯深度=楼层高度+平台宽度(楼梯宽度))

(4) 楼梯一半深度处有一根柱子(大错误)(有柱子的地方有一根梁,这直接影响楼梯的使用)

关于尺寸

(1) 公共建筑的高度设计为3米(误差)

一般来说,公共建筑物的层高为≥3.900米,除非酒店等所有住宿空间都能达到3.600米,否则3米的层高绝对不够;普通住宅的层高在2.4至2.8米之间。

(2) 公共建筑走道的宽度设计为1.5米(误差)

公共建筑走道,中间走道的净宽为≥2.100米,当然,它不应该太宽。一些学生设计了一条4米宽的人行道,这有点太多,而且交通面积太大。单边走道的净宽:办公室≥1.3米,教室≥180万。

(3) 房间的深度是表面宽度的两倍甚至更多(错误)

这是一个容易犯的错误,尤其是在小房间里。单个房间的深度不应超过表面宽度的两倍,否则该房间将照明太差,类似于黑暗房间。

(4) 浴室表面不够宽(错误)

如果是带隔间的公共厕所内的蹲位,其表面宽度为≥5米。

关于结构

(1) 平面上没有点柱网络,也不表示剪力墙(大错误)

不要说你忘了点击柱子,老师听不到你的解释。此外,最好对齐柱网,不要太乱,并尽量确保柱网在异形平面上沿单个方向对齐。

(2) 柱子出现在演讲厅、多功能厅、会议室、教室和其他空间(大错误)

这些功能室需要确保每个角落的视野通畅,不允许有柱子。

(3) 剪力墙结构单向布置图(错误)

剪力墙结构的墙是承重的,两个方向的梁不再存在,单向剪力墙无法抵抗另一个方向的侧向推力。

(4) 大跨度结构的结构高度不够(大错误)

对于大跨度结构,试题的频率不高,但如果出现,结构高度的近似计算必须是一个测试点。

关于面积

关于面积,在正常情况下,评分老师不会计算太多,但有些学生犯明显错误是不正确的。

(1) 底层有太多的开销,但没有计算面积(错误)

如果头顶高度超过2200,则该区域计为一半。过多的开销将不可避免地导致面积过大的情况。

(2) 只有一个疏散门应在以下区域打开:单人房面积超过100平方米(误差)

当房间面积一栋公共建筑大于50平方米,大部分时间应安装两扇疏散门,两扇疏散门之间的距离为≥5米。

详情如下:

① 对于托儿所、幼儿园和老年人建筑一间单人房是免费的≥50㎡, 需要两个疏散口

② 对于医疗和教学大楼,面积为一间单人房是免费的≥75㎡, 需要两个疏散口

③ 其他建筑物或场所的面积一间单人房是免费的≥120㎡, 需要两个疏散口

④ 面积歌舞娱乐场所是娱乐场所≥50㎡, 留下来的人数是≥15,需要两个疏散口。

只要≥50㎡, 可以设置两个疏散洞口。此外,当走道末端的房间≤200㎡ 房间内任何一点到疏散门的距离为≤15米,疏散门是≥1.4m,只能进行一次疏散。嘴

(3) 不应为面积为的房间布置家具≥100㎡

关于无障碍

(1) 高级住宅不考虑坡道和电梯(大错误)

(2) 设计中没有要求无障碍进入的无障碍厕所(大错)

关于无障碍性,或多或少应考虑一般公共建筑,尤其是入口坡道。如果标题中强调无障碍设计,更不用说以下四个方面:

①出入口匝道;②无障碍停车位;③电梯④无障碍厕所

(3) 无障碍坡度太大(错误)

无障碍坡度是否过大主要体现在平面上坡的长度上。室外坡度一般在1/8至1/12之间。

关于图面表达

截面不表示梁和柱(错误)

演讲厅的地板未显示坡度(错误)

. . . . . .

等等等等

图形表示可以说是一天,细节非常重要,表达应该清晰。
